电子电路图的识读方法

　　电子电路可分为主电子元器件电路和集成电路两种类型。它们的识读方法有共同点，也有不同点，现介绍如下。

　　(1)牢记元器件电路符号
　　
　　看电子电路图时，必须首先熟悉电路图中符号所对应的元器件，了解其基本功能。

　　(2)了解基本常用单元电路
　　
　　无论多复杂的电路，都是由少数几个单元电路组成的。只要切实了解常用的基本单元电路，学会分析和分解电路的方法，看懂一般的电动自行车电子电路图就不难了。

　　(3)会建立原理方框图
　　
　　在熟悉了电路图中各符号所对应的元器件，了解了其基本功能后，要学会根据工作原理画出方框图，并找出各单元电路，就能了解整个电路的大致工作情况，为看懂整个电路图打下基础。在画原理方框图时，还应明确方框图中包含哪些元器件，包含哪个单元电路。

　　(4)多看电动自行车电子电路图
　　
　　要多看常用电动自行车电子电路（或电子设备）图，多看电动自行车电子装置的电路图，并将有典型意义的电路图画下来，通过长期的积累，看再复杂的电动自行车电子电路也不会困难。

　　(5)理清直流供电通路
　　
　　电动自行车电子电路只有在得到正常的直流供电时才能正常工作。因此，理清直流供电关系，是识读电路原理图的重要内容。

　　(6)熟悉电路的连接规律
　　
　　对于交流信号而言，在电路原理中信号的传输方向通常是从左向右，且信号受到一级一级的放大、处理和传输，输入信号或信号源通常在图中的左边，输出信号或执行组件在图纸的右端。

　　对于某一信号传输通路而言，直流电压供给电路是从右向左供给的，且电压从右向左逐级下降。对于某一级放大器电路而言，直流电路是从上而下分布的，上端是直流电压供给电路，下端搭铁。

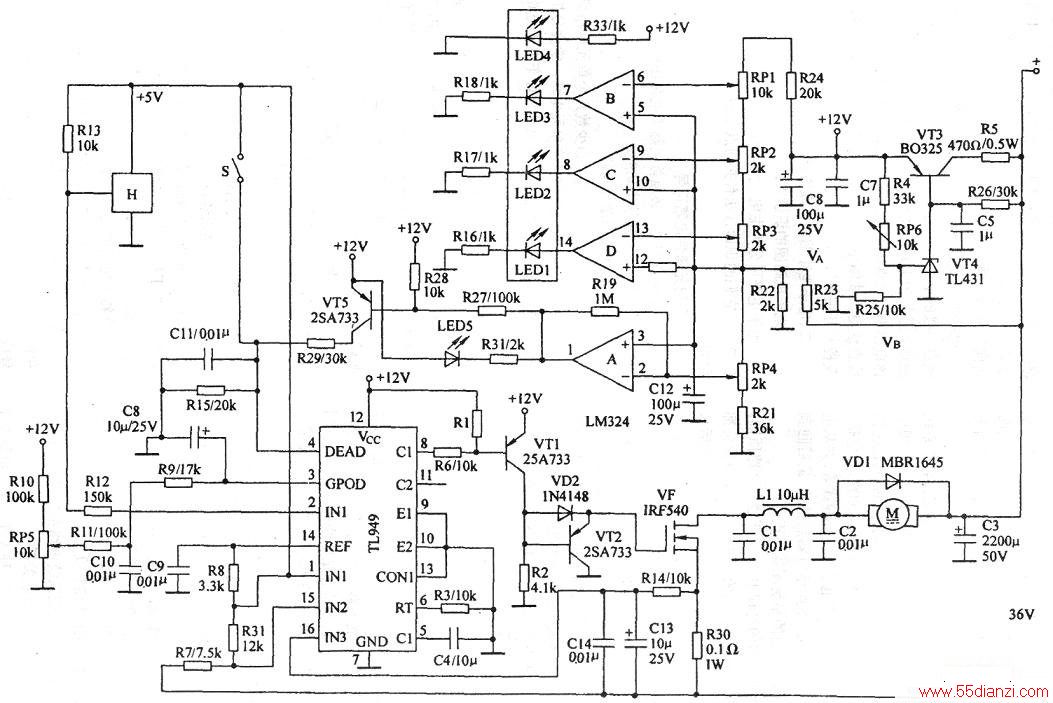

　　现以电动自行车的TL494与LM324为核心构成的带电量指示有刷电动机的控制器为例，介绍电子电路图的识读方法。该种有刷控制器的电路由控制芯片TL494、LM324和周边组件组成，如图所示。主要有稳压电源电路、PWM发生电路、电动机功率驱动电路、蓄电池剩余电量指示电路、过电流和欠电压保护电路等。

　　①稳压电源。它在电路的右上角，由VT3、VT4(TL431)等组件组成。36V电源经串联稳压后，得到+12V工作电压供控制电路，通过调节RP6可校准12V电源。
