液晶显示器微控制器电路基本组成

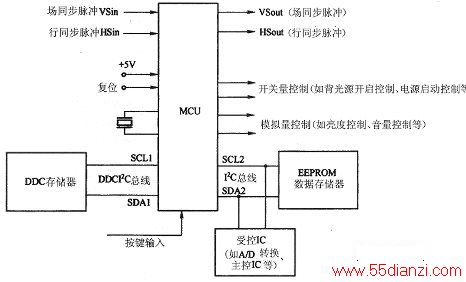

　　下图所示是液晶显示器中微处理器电路的基本组成框图。
　　
　　从图中可以看出，液晶显示器微控制器电路主要由微控制器(MCU)及工作条件电路（电源、复位、振荡电路）、按键输入电路、存储器（数据存储器和DDC存储器）、同步信号处理电路、开关量（输出高/低电平）控制电路、模拟量（输出PWM控制信号）控制电路、I2C总线控制电路等几部分组成。
　　
　　液晶显示器与CRT显示器的微控制器电路在电路组成上十分相似，都有相同的控制任务（模拟量控制、电平量控制、IIC总线控制电路等），都有显示模式识别及行、场同步信号处理等功能，都有DDC存储器与数据存储器等电路。
　　
　　但是，由于液晶显示器与和CRT显示器在整机电路结构上有很大不同，因此，在具体控制上会有一些区别，在后面的电路分析中可以看到。
