RFID写卡操作过程

　　由于写卡操作的数据流是读写器主动发出的，不需要同步检测，只要在时序和格式上符合被写卡的协议要求即可，因而，写卡程序相对于读卡要简单许多。
　　

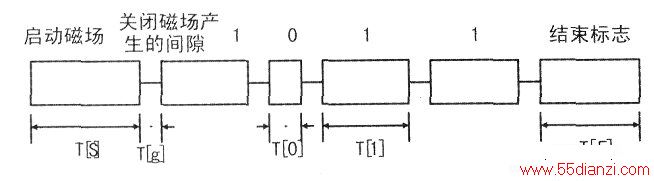

　　总体来说，125kHz非接触式IC卡基本都是通过振幅调制的方式实现写入操作的。读写器通过控制磁场的开启与关闭实现信息的传送，如下图所示。为了使得卡芯片就绪，必须首先开启磁场，为卡片提供上电复位的电源，T[S]为卡片所需的复位时间；读写器关闭磁场产生停振间隙（gap），待发送信息就是通过两个相邻间隙间磁场开启时间长度T[O]和T[l]来表征的；数据发送完毕后，必须发送结束信息，1个gap后启动磁场T[E]时间。
　　

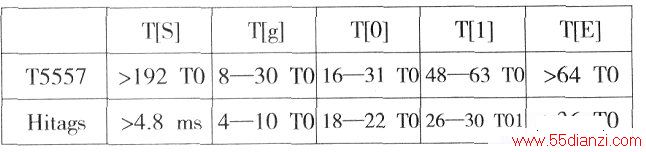

　　图中几个时间长度对于不同的卡片有所不同，如下表列出了前面介绍过的T5557和Hitags卡的时间要求，其中TO为场时钟的振荡周期8μs。

　　由于写操作中各种信息都是以时间长度来表征，因而对读写器的定时要求很高。
　　
　　多数读写器基站芯片如前述藩EM4095 .U2270B等，与读写器MCU之间只是简单的接口连接，并无程序配置信息。MCU的一条I/O口线连接到基站芯片的磁场控制管脚，根据口线上的电平变化来实现磁场的通断控制，MCU口线的操作对应磁场开启关闭时透明传输的，因而所有的定时都由MCU完成而HTRC110等则不同，它与MCU之间有程控寄存器接口。在写操作时，可以配置为透明传输，也可以配置为MCU口线输出一个脉冲时，基站芯片将磁场关闭，保持一段时间（此时间为程序设置）后自动开启磁场，等待下一个脉冲，具体操作参见非接触IC基站芯片的介绍。这种方式将对T[g]的定时从MCU转移到了基站芯片，一方面减少了MCU的负担，另一方面可以增加定时的精度。不过这种芯片由于多了程序控制接口，在软件编制时要加入对基站芯片的驱动和设置，编程量有所增加。
　　
　　在实际应用设计中，根据具体需要可以选择不同的基站芯片来完成设计。
