变频器的内部主电路构成

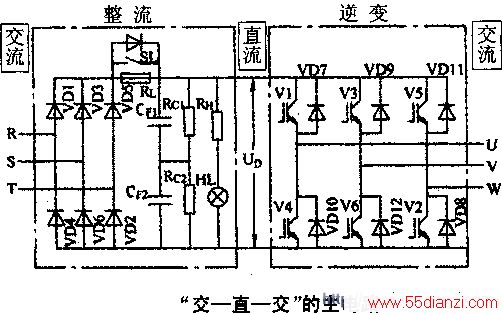

　　1．基本结构“交一直一交”变频器的基本电路由整流和逆变两大部分组成。

　　2．整流和滤波从R、S、T端输入频率固定的三相交变电源，经三相整流桥(由二极管VDl～VD6构成)全波整流成直流电，电压为U。。电容器Cf1和Cf2为滤波电容器，减小直流回路的电压纹波。

　　3．逆变6个IGBT管(绝缘栅晶体管)V1～V6构成三相逆变桥，把直流电“逆变”成频率和电压任意可调的三相交流电。
