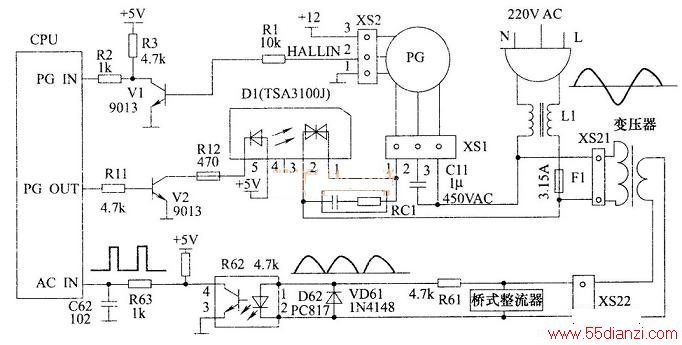

下图所示是三极管＋光电可控硅等组成的PG风机电路。PG是风机、C11是风扇电容；TSA3100J光电可控硅、V2三极管组成驱动电路；V1三极管等组成转速反馈电路；PC817光耦合器、变压器等组成过零检测电路。
（1）过零检测
过零检测电路用于检测电网电压的过零点。220VAC50Hz正弦波交流电压，经变压器降压为14.5V50Hz由次级输出，当正弦波电压处于上、下半周期时，由VD61、PC817内发光二极管、桥式整流器内部交流两输入端对地的两个二极管组成的桥式整流电路产生的脉动电压，加到PC817的①脚维持PC817导通其④脚输出低电平0V；当正弦波电压处于过零点时，PC817因①脚电压消失而截止其④脚上升至＋5V，周而复始在PC817的④脚则形成了与220VAC电压过零点相同的方波信号，送CPU分析后，判断出电网电压的过零点，并在过零点位置令PGOUT开始输出风速控制信号，启动风扇开始运转，以避免风机启动瞬间形成大电流，损坏风机和对电网电压形成冲击。
（2）马区动电路
CPU接收到开机指令，并认为过零脉冲正常时，由PGOUT脚输出风扇控制脉冲，经R11送V2倒相放大后，触发TSA3001J导通工作其①、②脚接通构成如下回路：220VACL→L1扼流圈→F1保险管→TSA3001J的②、①脚→XS1的①脚→PG电机→XS1的②、③脚及C11→L1→220VACN。PG电机得电运转。
当设定高风时，CPU的PGOUT输出的脉冲宽，V1、TSA3001）导通量大，TSA300IJ的②、①脚等效电阻小，PG工作电压高（220V－Vtsa3001j的2、1脚压降），PG速高，反之相反。
（3）转速反馈
PG电机运转后，就开始由XS2插头的HALLIN脚输出转速反馈脉冲，经V1倒相放大后，送CPU的PGIN脚，被CPU分析与做出相应的动作：
①与设定的风速比较，如果一致，保持现状不变；如果低于设定风速，自动调宽PGOUT脉冲，以提高风速至设定转速±30转为止；如果高于设定风速，自动调窄PGOUT脉冲以降低高风速至设定转速。
②连续5s检测风扇转速低于200r/min则停止PGOUT输出，过几秒再次由PGOUT输出脉冲，如连续1min内检测PGIN脚无脉冲或个数不符合要求，判断风机没运转或转速过低，保护停机并报警风机故障代码。
维修提示：
转速检测电路出现问题，会引起开机风扇节奏时转时停几次后，停机保护，指示灯闪
烁或显示屏报警故障代码。
