空调器电压检测电路

　　电压检测，用于检测电网电压值，一般应用变频空调器，作为过压保护、欠压保护的依据，压缩机升、降频的依据之一。
　　
　　电压检测的表示符号有多种，常用的方法有：VIN（VOLTAGEINPUT译为电压输入）、VAC（译为交流电压）、POWER（译为电源）、VOL（译为电压）、VAD（译为电压数／模转换）、DY。
　　

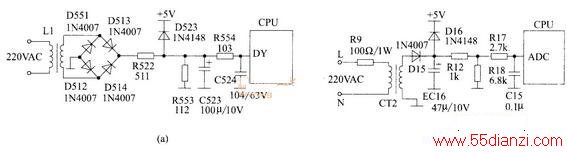

　　下图所示是两种典型的电压检测电路，其中图（b）为例介绍电压检测电路工作。
　　

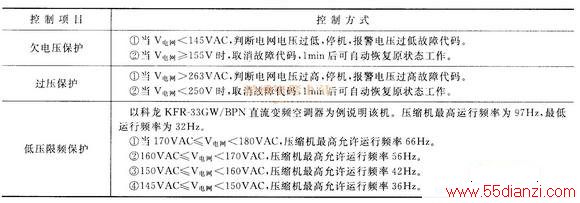

　　220VAC电压，经R9降压限流，送变压器CT2初级被降压后由次级输出，经D15整流、EC16滤波形成相应值的直流电压，经R12，R18分压取样后，再经R17，C15平滑滤小形成相应值的直流电压，提供给CPU的ADC脚，送CPU分析后判断电网电压值（V电网）做出各种动作指令，见下表。
