空调器通电后，由主机（室内机）向副机（室外机）发送信号或由副机向主机发送信号，均在收到对方信号处理完50ms后进行。通信以室内机为主，正常情况室内机发送信号之后等待接收，如500ms仍未接收到反馈信号，则再次发送当前的命令，如果2min内仍未收到室外机的应答（或应答错误），则出错报警，同时发送信息命令给室外机。以室外机为副机，室外机未接收到室内机的信号时，则一直等待，不发送信号。

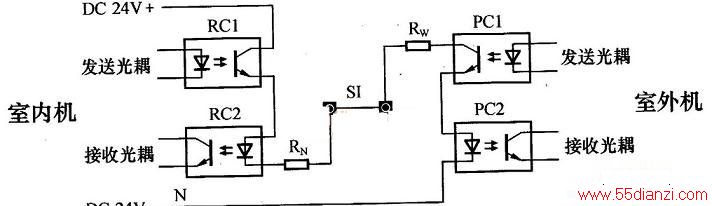

下图所示为通信电路简图，RC1为室内机发送光耦、RC2为室内机接收光耦、PC1为室外机发送光耦、PC2为室外机接收光耦。
空调器通电后，室内机和室外机主板就会自动进行通信，按照既定的通信规则，用脉冲序列的形式将各自的电路状况发送给对方，收到对方正常的信息后，室内机和室外机电路均处于待机状态。当进行开机操作时，室内机CPU把预置的各项工作参数及开机指令送到RC1的输入端，通过通信回路进行传输；室外机PC2收到开机指令及工作参数内容后，由次级将序列脉冲信息送给室外机CPU，整机开机，按照预定的参数运行。室外机CPU在接收到信息50ms后输出反馈信息到PC1的输入端，通过通信回路传输到室内机RC2输入端，RC2次级将室外机传来的各项运行状况参数送至室内机CPU，根据收集到的整机运行状况参数，确定下一步对整机的控制。
由于室内机和室外机之间相互传递的通信信息产生于各自的CPU，其信号幅度＜5V，而室内机与室外机的距离比较远，如果直接用此信号进行室内机和室外机的信号传输，很难保证信号传输的可靠度。因此，在变频空调器中，通信回路一般都采用单独的电源供电，供电电压多数使用直流24V，通信回路采用光耦传送信号，通信电路与室内机和室外机主板上的电源完全分开，形成独立的回路。
