变频空调器室外机风扇组件工作原理

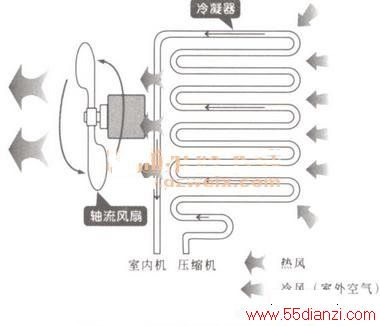

　　下图所示为室外风扇组件的工作原理。室外风扇运转后，室外空气会在扇叶的带动下，将冷凝器散发的热量带走，加速冷凝器散热。

　　

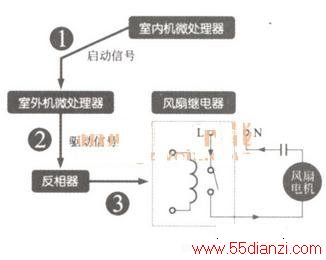

　　下图所示为室外风扇组件的信号流程框图。1变频空调器启动后，室内机微处理器通过通讯电路向室外机微处理器发出启动信号。2室外机微处理器接收到启动信号后后，向反相器发出驱动信号，3由反相器控制继电器工作。4继电器导通后，便接通室外风扇电机的供电电压，室外风扇开始运转。

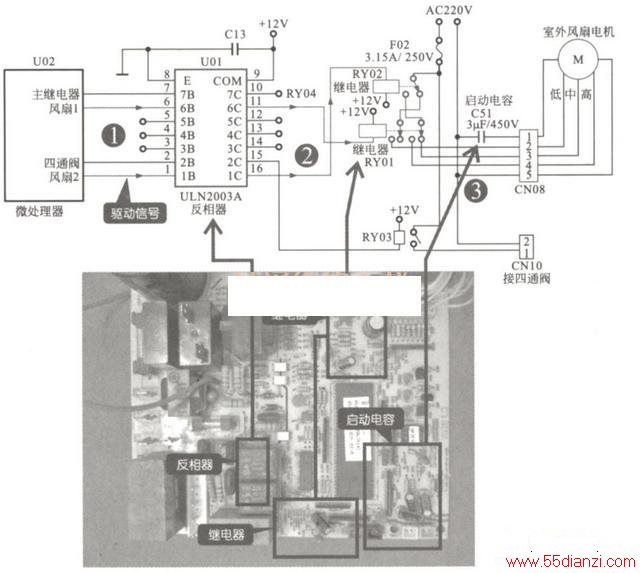

　　下图所示为海信KFR-35GW/06ABP变频空调器室外机风扇驱动电路。从图中可以看出，1室外机微处理器U02向反相器U01（ULN2003A）输送驱动信号，该信号从①、⑥脚送入反相中。2反相器接收驱动信号后，控制继电器RY01和RY02导通或截止。3通过控制继电器的导通／截止，从而控制风扇电机的供电电压，并经启动电容为启动绕组供电，会使风扇电机运转。

　　
　　关键提示：
　　
　　变频空调器的室外机风扇与室内风扇一样，也具有变速功能，室外机微处理器根据空调器当前运行模式，通过控制继电器转换不同的触点，来改变室外风扇电机的转速。
