连接电源电缆时的注意事项:
1、电气配线连接必须由专业电工进行!电源电缆必须始终连接到电源接线板,并在电器盒进线处通过锁紧接头或固线夹夹紧固定。连接到电源接线板时,请使用圆形无焊端子。
2、配线时,请使用规定的电线,并将固定电源线的接线板螺栓打紧,使电源线固定不受外力影响。
3、紧固接线板螺栓时,请使用尺寸正确的螺丝刀。如果用过大的力紧固配线板螺钉,可能会使螺钉断裂。
4、电气安装作业完成时,请确定电器盒中的所有电气部件及端子都没有松动。
5、空调机组为I类电器,请务必采取可靠接地措施。空调机组内的黄绿双色线为接地线,切不可移做他用,更不可将其剪断。不能用自攻螺钉固定。否则将带来触电危险。
6、用户电源必须提供可靠接地端。请不要把接地线接到下列地方:
a.自来水管;
b.煤气管;
c.排污管;
d.专业人士认为不可靠的其他地方。
7、20KW及以上机组(上出风)
a.切断分支断路器及断路器后,才能打开机组外盖板,再打开电器盒外盖.
b.对照机组附带的电路图检查机组内接线是否完整无缺。
c.电源线(包括地线)请通过机组正左下方的进线口处引进,沿着侧板垂直于地面向上延伸,沿途可用侧板上点焊预留好的固线钩将线进行分段固定。
d.松开锁紧接头底端。将电源线慢慢深入接头进口,将另一端伸长至电器盒内主接线板处。

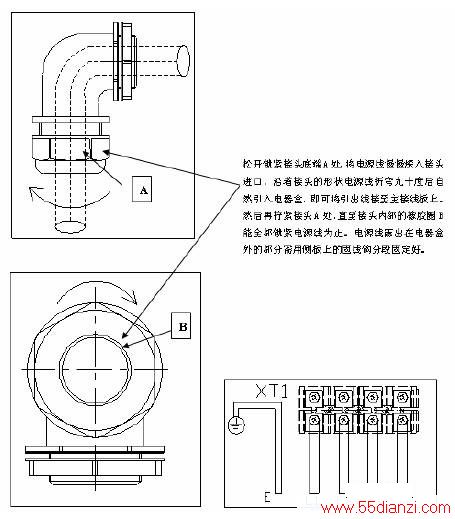

锁紧接头的具体操作如下图所示:
