变频空调器与普通空调器不同的是，它通过PWM驱动电路（变频器）改变脉冲调制频率，来控制直流变频双转子压缩机适时调节转速（其控制通过温度传感器，将测得的数据送至微处理芯片进行分析处理，然后发出指令控制压缩机转速）。.PWM驱动电路的核心是芯片输出6路PWM信号，控制功率模块(IPM)上下两臂的6个IGBT管的通断，从而在U、V、W三端输出占空比各不相同的脉冲波形（方波），当输出加载到压缩机的R、S、T接线端后，则体现为频率变化的准正弦波。空调器室外机的PFC板（或电路）通常包含有：PWM驱动供电、IGBT开关管、变频控制和IPM功率输出模块等电路。该板提供的交、直流供电，对电源谐波抑制、提高功率因数、减少对电网的谐波污染起到一定作用。

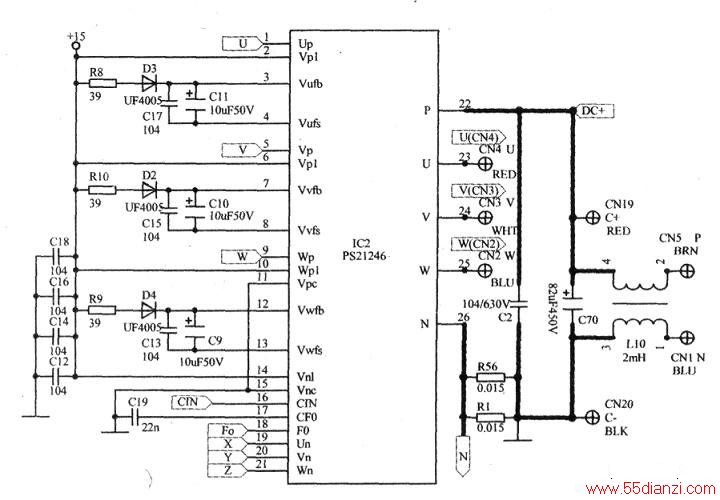

下图是海信变频空调器功率模块的电路原理，它主要由功率模块IC2(PS21246)与外围元件组成，其②脚（含⑥、⑩、14脚）是15V供电的输入端，同时，15V电压经电阻限流、隔离二极管、滤波电容滤波后还分别加到第③、⑦、12脚给内部6个IGBT功率管栅极提供偏压；第①、⑤、⑨脚是压缩机驱动信号U、V、W的输入端，控制功率模块内部上下两臂的6个IGBT功率管的通断：第23~25脚是经过功率放大后的压缩机驱动信号U、V、W的输出端。驱动供电的高压，是由P、N端经滤波电感Ll0和滤波电容C70、C2滤波后，加到模块22、26脚输入端的。
