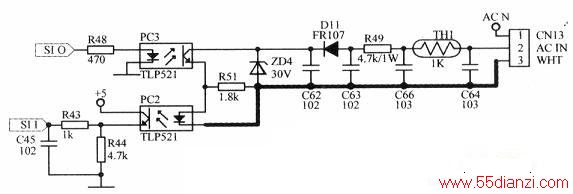

变频空调器通信信号电路是内外机之间进行状态联络的特殊功能电路，通常是在两机主板上设置有包括降压电阻、整流滤波器件、以及光电转换器（光耦）等组成的通信信号电路。其信号收发原理以下图室外通信电路为例说明：开机后室内机向室外机发送通信信号，室内机通过联机线与室外机连接，信号电压经热敏电阻TH1、限流电阻R49加二极管D11与电容C62~C6；4、C66进行整流滤波，再经ZD4稳压后提供电压。其通信原理是：室内机向室外机发送信号时，室内机SIO发送数据信息为高电平，室外机的SIO端保持高电平，光耦PC3导通，来自室内机的通信信号经光耦PC2、电阻R43，由SII端送主控芯片进行判断处理：当室外机向室内机发送信息时，室外机主控输出的通信信号SIO为高电平，通过联机线使室内机SIO保持高电平，经室内机的通信信号由SII端送主控芯片进行判断处理，实现室内、外机的通信。
