数字电路误码率的测试

　　由于种种原因，数字信号在传输过程中会产生差错，例如外界的干扰，或在通信系统内部由于各个组成部分的质量不够理想而使传送的信号发生畸变等。当受到的干扰或信号畸变达到一定程度时，就会产生差错。误码的产生是由于在信号传输中，因衰变改变了信号的电压，致使信号在传输中遭到破坏，产生误码。噪音、交流电或闪电造成的脉冲，都会导致误码。各种不同规格的设备，均有严格的误码率定义，如视，音频双向光端机的误码率应该在：(BER)≤10E(-9)。
　　
　　误码率(BER:biterrorratio)是衡量数据在规定时间内，数据传输精确性的指标。误码率=传输中的误码，所传输的总码数。如果有误码就有误码率。另外，也有将误码率定义为误码出现的频率。这个误码率标准是针对脉冲振幅调制FPAM一5）编码而设定的，也就是千兆以太网的编码方式。
　　

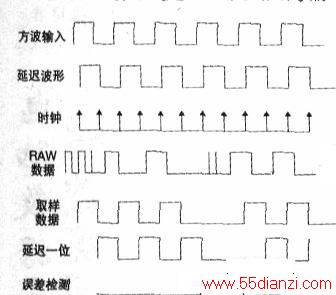

　　按照传统，数字接收机的接收质量是用BER(误码率)来表示的。这一数值与在给定的周期内接收到的错误码成比’例。一般可在实验室里测量BER，方法是把一个被伪随机码调制的RF信号，加到被测接收机。本文设计实例，提出一种使用单纯方波的代替方法。这种方法不需要复杂的同步，实现起来简便，测量结果一可靠。不可否认的是，方波信号并不能真正代表正常使用中接收机收到的数据（下图）。调制射频载波的方波被移相，为的是把接收机的延迟考虑在内。一个“异或”门在每个位转移处，一般在数据位宽度10％的地方产生一个采样脉冲。这个采样脉冲对接收器产生的原始数据进行采样，从而提供干净的数据。

　　
　　理解这一技术的关键：一个由两个连续的“1”或“O”组成的位串表示一个错误。实现一个1位延迟的D触发器，能检测到这种错误。

　　可将错误脉冲显示在示波器上，或者用～个频率计数器来进行计数。下图示出了一个典型的测试设置。要按规定的数据速率，对RF发生器进行调制，这里一个500Hz方波等效于lkbps波特率。调制信号和接收到的数据都送入BER测试板，可调整采样信号，使之靠近数据脉冲接收末端。在许多数字接收机中，这种安排相当好地近似于一个相关接收机。错误脉冲显示在示波器上，举例来说，如果希望调节RF电平，以获得1/100的BER，那就要降低加到接收机的RF电平，在一次lOOms的扫描中，平均看到每次扫描有一个错误脉冲。

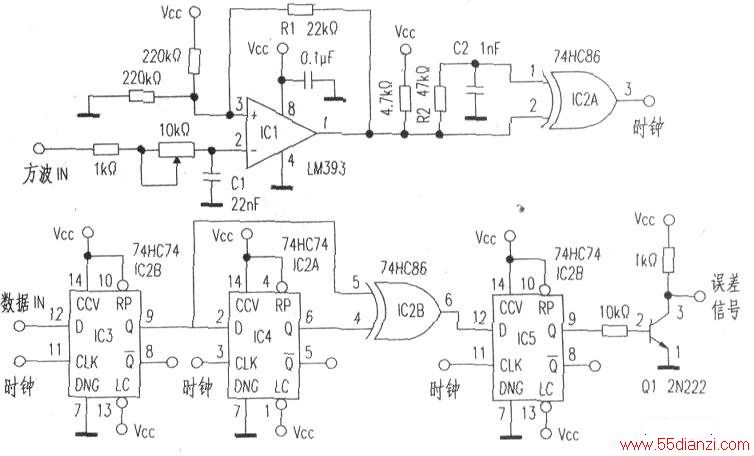

　　在下图中．IC1和电位器P1构成一个基本的可调移相器。R2提供滞后．Rl、CI和IC2构成～个差分器，提供一个采样脉冲序到。第一个D触发器(IC3)由采样脉冲作时钟，实现对每一个位的硬件判别。下一个D触发器(IC4)和“异或”门IC2B-起检测两个连续的相同位的出现情况。出现两个连续的相同位构成了一个错误。最后一个D触发器(ics)和一个晶体管确保Error输出是干净的。图3是测试系统部分电路图。系统将HP8647RF信号发生器没置为868.35MHz，函数发生器提供OSK（通，断一键控）调制。被测试接收器是Melexia公司的TH7122．被设置为868.35MHz．以OSK调制方式工作。调节RF电平可以改变误码率。本设计达到-107dBmRF电平时．BER为1/1000，达到-108dBm时．BER为1/100，电平与数据表一致。
