正确选用电磁流量计是保证其稳定、可靠运行的前提。电磁流量计选型主要有测量口径、使用环境以及根据被测介质的物理化学性质选择相应的衬里和电极材质等方面。
1.测量口径的选择
电磁流量计具备1500:1的范围度,通常选择仪表口径与-r=艺管道相同。若被测介质含固体颗粒(如海水、泥浆等).推荐流速为Im/s~3m/s,如实际流速过大,可扩大工艺管道通径以减小测量管道内介质流速,减轻颗粒对电极和衬里的磨损。若被测介质流速过低或在管道中可能有沉积物时,可选择仪表口径小于工艺管道,适当增大介质流速以避免沉积物或低流速对仪表精度产生的影响。
2.电磁流量计种里的选择

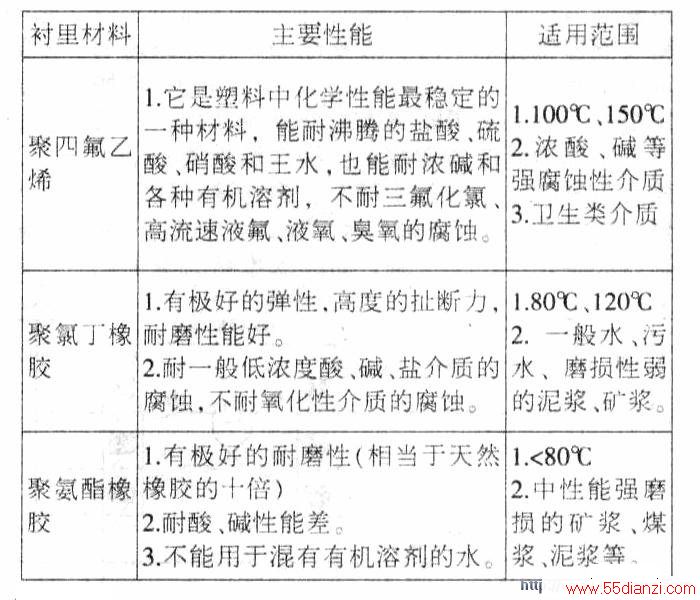

衬里的选择应根据被测介质的腐蚀性、磨损性和温度来选择使用的材质。见下表。
3.电磁流量计电板材质的选择

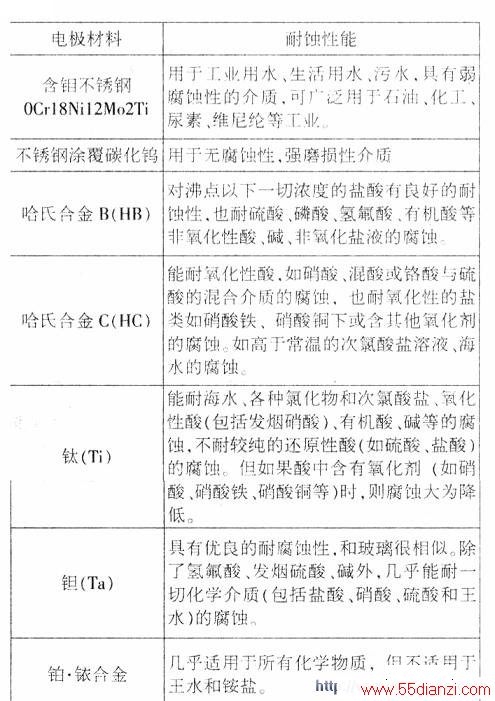

电极的材质选择时可参考下表。
例1:某水厂使用DN400口径电磁流量计抽取海水。在泵站未扩容之前测量管道内的流速为2m/a.扩容之后管道内流量达到5m/s,在使用三年后维护人员发现其显示流量时有时无,波动无规律,遂送至计量站进行检定。该仪表的电极材质为不锈钢,检查发现电极几乎完全磨损,检定的结果该仪表误差为22级。
原因分析:这是一起典型的由于仪表选型不当造成的提前报废。如果仪表在选型时选择DN600口径,电极材质选取不锈钢涂覆碳化钨就不会因为过高的流速和介质中的沙粒造成使用中的异常。
例2:某化工公司使用一台DN200口径电磁流量计做为公司内高炉用水的计量仪表,该仪表衬里为聚四氟乙烯。在使用半年后的一次管路清扫中由于管道内产生了负压,造成聚四氟乙烯衬里脱落,仪表报废。
原因分析:聚四氟乙烯材质衬里具有抗腐蚀的特点,但其粘接性能较差,在这种可能产生负压的使用环境中选取橡胶衬里,就不会再出现衬里脱落的情况
