自制UFO探测器与事件记录器

　　

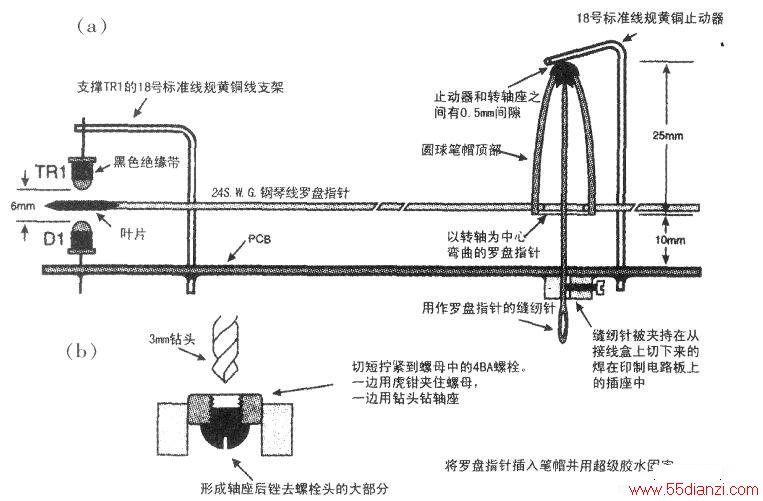

　　确定4BA螺栓末端的轴座的中心可能需要一定的技巧。下图b示出了确定轴座中心的方法。如果使用3mm钻头后轴座底部还有一点平台，可用更小钻头一点一点地把它去掉。当轴座令人满意时，要把螺栓头的大部分锉掉，以减轻重量。
　　
　　如果罗盘指针倾斜，要将从一根细导线上剥下的2mm长的绝缘体向高的一端滑动，使之平衡。在垂直轴上方弯曲但保持一点间隙的黄铜线止动器，能在运输探测器单元时使罗盘指针“帽”保持在适当的位置。
　　
　　将柜橱门闩磁铁的一面（磁极）沿罗盘指针移动，再使之抬高，加大间距，并沿罗盘指针移动。钢琴丝是用一种会变成优良永久磁体的非常硬的钢制造的，因此这样移动十几次也就足够了。
　　
　　把折叠（两倍厚）的黑色塑料绝缘带粘牢在罗盘指针的指北端，再修整绝缘带的宽度，使之略大于红外二极管Dl的直径。
　　
　　有一个好主意是把很窄的黑色绝缘带绕在红外二极管和光电晶体管的管身上，以确保红外光都局限在这两只管子的直径范围内。
　　
　　圆形气泡水准仪安装在探测器单元外壳的顶部，它对安装探测器单元有帮助，但并不是必不可少的。
　　
　　探测器样机装在一个191×106×52mm的黑色塑料盒中。
　　
　　要注意的是，很弱的光会使维持电流明显增大，甚至可能促动继电器，因此探测器单元的塑料盒必须是完全不透光的。

　　2．事件记录器
　　

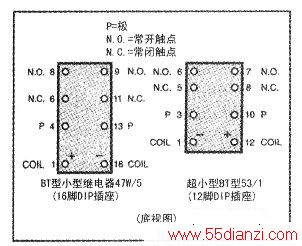

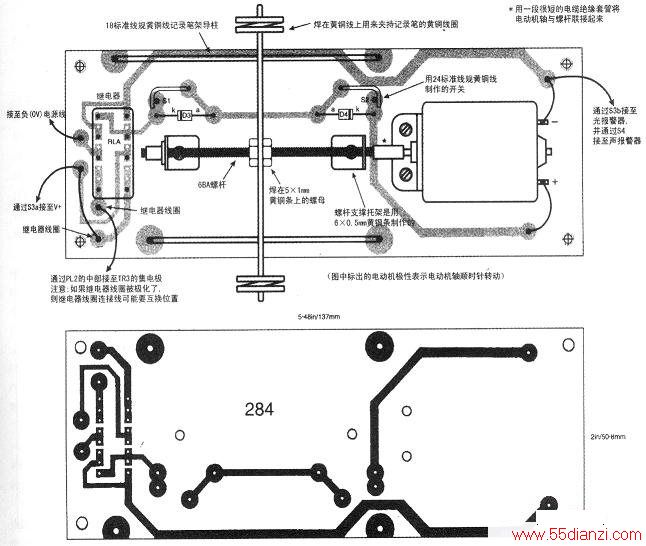

　　事件记录器印制电路板的元件和印制线如下图所示。印制线合适于右图所示的双列直插式继电器插座。其他类型的继电器也可安装在该电路板上，但要用连接线与电路板连接。
　　
　　限位开关Sl和S2是用24号标准线规黄铜线制成的。限位开关簧片焊接到适当位置后，应将它们弯曲，直到它们接触良好而又稳固为止。
　　
　　与载有记录笔的黄铜条焊接在一起的螺母，能使螺杆将它从一边驱动到另一边。清洁黄铜条和螺母表面，并给它们镀锡，然后在一个涂有油的6BA螺栓上将黄铜条螺母安装在一起，并用18瓦的烙铁焊接起来。
　　
　　用两个角撑架（用螺栓固定在印制电路板上）支持螺杆，再用一段很短的电缆绝缘体将螺杆与电动机轴联接起来。当然，一定要小心地确保螺杆和电动机轴成一条直线。
　　
　　务必使电动机的极性（亦即实现顺时针旋转的电源连线）、二极管的方向和与改变电动机极性的继电器的连接线全都是正负成对成双的，否则事件记录器就不能正常工作。
　　
　　样机上装有记录纸带的鼓是一个Bird's  Custard罐，不过，类似的容器同样也是适用的。传动齿轮装在6mm支座上，以保证齿轮脱离轮缘。鼓轴是6BA螺栓，螺栓带有大垫圈，用以起加固作用。要通过移动罗盘来确定鼓的支架和其座的准确的中心。
　　
　　在支撑鼓的托架上向下开出的达到轴孔大小的槽，要使鼓能向上拿得出来，以便更换记录纸带。

　　
　　廉价的石英钟机构通过2：1的齿轮传动装置使鼓24小时转一圈。在较小齿轮中的轴孔必须逐渐扩大，直到与石英钟机构的小时轴实现良好的摩擦配合为止。
　　
　　石英钟机构在基底盒上的位置要能使两齿轮完全啮合而又不太紧。
　　
　　记录笔驱动单元电路板装在一块硬质纤维板上，硬质纤维板由两个用15mm×2mm铝条制成的托架支撑，位于鼓的上方。记录笔驱动单元的基座是另一个191mm×106mm×52mm的塑料盒。
　　
　　塑料盒内有电池、声报警器电路板和扬声器。
　　
　　控制开关S3、搬钮开关S4、指示器D5和输入插座均装在塑料盒的一侧。
　　

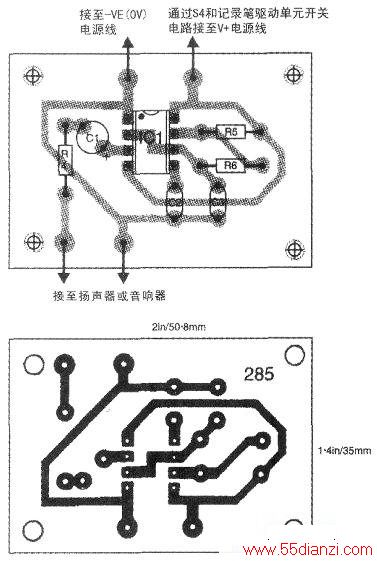

　　声报警器电路板上的元件和印制线如上图所示，开关S3和其他元件之间的连接线如下图所示。开关触点的编号均压印在开关塑料盒上。要注意的是，安装在S3和发光二极管D5之间的电阻R3不在电路板上。如果使用12V电源，则发光二极管D5的限流电阻R3的阻值应增大到1.2kΩ，以免功耗过大。





www.55dianzi.com

　　六、调试
　　
　　先要给记录笔驱动单元和声报警器通电，确保它们工作正确无误，然后才能将它们组装在记录器中。要检验电路板之间的连接线和S3周围的连接线。拆下罗盘指针，切断控制器与记录器之间的连接，然后进行如下操作。
　　
　　1．事件记录器调试
　　
　　(1)接通事件记录器电源（将S3顺时针转到头，然后将插座SK2中部和根部端子暂时连接起来即把继电器的负极连接到0V电源线）。当记录笔架向右移动时，声光报警器(LS1和D5)应当发出声光报警信号。
　　
　　(2)拆除SK2中部和根部端子之间的连线。当记录笔架开始返回到左边的“静止”位置时，声光报警信号应当停止。

　　(3)将S3切换到“测试”位置，当SK2触点像(1)一样短路时，发光二极管D5应当发光。记录笔架应当保持静止不动，声报警器不发出报警声。
　　
　　2．探测器调试
　　
　　(1)将VR1逆时针转到头（其动触点连接0V电源线），并将VR2顺时针转到头（其动触点连接+VE电源线），然后再将探测器和记录器连接起来。接通记录器电源。
　　
　　(2)在光电晶体管TR1受到（环境光和发光二极管Dl发出的红外光）照射的情况下，顺时针转动VR1，直到继电器动作、记录笔架向右移动为止。VR1既要调得尽可能小，又要调得使继电器可靠工作。在继电器动作、发光二极管D5发光时的耗用电流应在40mA以内。
　　
　　(3)将一块完全不透光的隔板放在Dl和TR1之间，再用机盒盖将探测器盖住，防止光进去。这时，继电器应当关断，记录笔架应回到左边的静止位置。
　　
　　(4)将VR2逆时针转动大约10%，再去掉Dl和TR1之的隔板。去掉机盒盖，检查减弱的红外光能否使继电器动作。如果继电器不能动作，则要将VR1再顺时针转一点，以提高探测器灵敏度，进而使继电器动作。
　　
　　(5)将这一过程继续进行下去，直到探测器在两只电位器都调到尽可能小（逆时针方向）时能可靠工作为止。对于一组给定的晶体管来说，TR1有一个临界位置，超过了这一位置，工作电流就会上升，但灵敏度不会提高。当调试完毕时，维持电流不应大于250μA(0.25mA)。

　　3．整个设备调试
　　
　　(1)将罗盘指针装在垂直转轴上，并将探测器的方向调到罗盘指针叶片档住红外二极管Dl。去掉机盒盖，就会使罗盘指针骚动。在探测器切换到“测试”位置的情况下，D5应随着罗盘指针叶片在Dl上方来回摆动而闪烁。当罗盘指针稳定不动时，D5应该熄灭(250μA维持电流会使灵敏的红外二极管产生在低照度下可以看见的微弱辉光）。
　　
　　(2)使整个设备都通电。手拿一块弱磁体，使之与探测器相距300～600mm，这时罗盘指针应偏转，继电器应动作。
　　
　　(3)如果拿走磁体之后，罗盘指针不能回到原来位置，这是罗盘指针垂直转轴不良造成的。
　　
　　选用一根很尖的缝纫机针，并用另一根针在轴座内转动，将轴座磨光。再加一点开关清洁剂或较轻的油，将碎屑洗去。这样做，一般都能得到一个令人满意的轴承。
　　
　　(4)在确定探测器的方向之前，要确保周围的磁场是稳定的。
　　
　　工作台前打字员的椅子稍微动一动，足以使探测器样机起动工作。
　　
　　此外，将一条纸带绕在鼓上，标出圆周长度，然后将圆周长度分为24等分，以便产生一个记录纸样板。一张A4复印纸可裁出2条记录纸带。同时钟机构上的时间调节轮最终确定记录笔在记录纸上的位置。
　　
　　记录器单元与适当的探测器连接后，就可用来记录任何事件（霜冻、水位高低、入侵者等）的发生时刻和持续时间。
