该温控器不但能指示温度，而且温度设置相当灵活，还具有完善的延时保护功能。用于替代损坏的冰箱机械温控器，效果很好。
工作原理

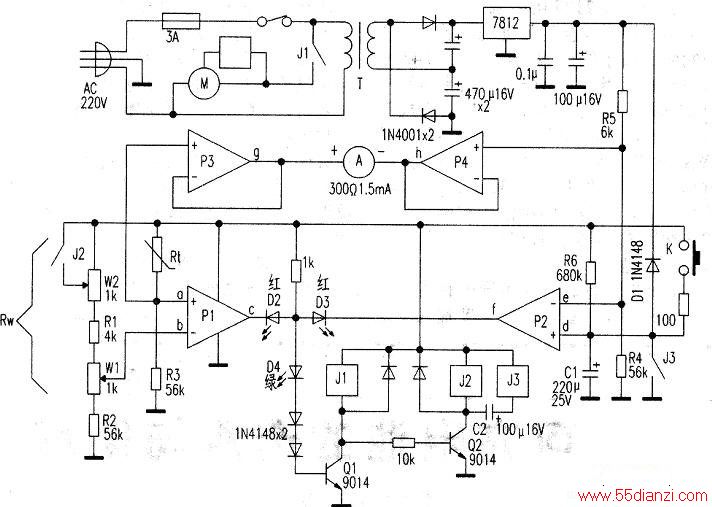

电路见下图。感温元件Rt为负温系数热敏电阻，型号为RC4-B，在室温20℃时的阻值为3.3kΩ。经实测，它在2℃时阻值为6kΩ，在8℃时为5kΩ，在14℃时为4.2kΩ。基本上是温度变化1℃，阻值约变化150Ω。
P1～P4是LM324四运放。其中P3、P4接成电压跟随器。因T=2℃时，Rt=6kΩ=R5，又R3=R4，故Ua=Ue=10.84V．Ug=Uh=10.84V，这时温度表A指针不动。当T-140C时，Rt=4.2kΩ，Ug=Ua=11.16V，Uh仍为10.84V，故Ug-Uh=0.32V，小于A的满偏电压0.45V，所以A能指示的温度范围不小于(2~14)℃。
Pl等组成温控电路。Wl是下限温度设置电位器，W2是温差设置电位器。D2、D3、Q1组成与非门电路，当c、f两点均为高电平时，Q1导通，J1吸合，压缩机M开始工作，D4点亮表示正在制冷。这时Q2截止，J2释放，对W2阻值无影响。设W1+R1+W2=Rw，又因R2=R3，故当降温至Rt>Rw肘，Ua<Ub，c点翻转为低电平，Ql截止，停止制冷。D2点亮，表示温度开始回升。同时Q2导通，J2闭合，使W2的阻值减小。由于刚停机时Rt—Rw，所以停机后W2所减小的阻值，须等到Rt减小相同阻值以上（温度回升）时，才能使Ua>Uh，而使c点翻转为高电平，M重新工作。
当Wl=0时，Rw=5kn，这相当于Rt在8℃时的阻值。当W1=1kΩ时，Rw=6kΩ，这相当于Rt在2℃时的阻值，所以W1的设置范围实际为(2—8)℃。同样J2闭合后，调W2，每减小约150Ω，温度须回升1℃（因为Rt变化1℃，阻值变化150Ω），才能使M开机，由于W2的最大值约为150Ω的6.7倍，所以W2的温度调节范围为(0-6.7)℃。
P2等组成延时保护电路。平时C1电压充至12V，大于Ue，f点为高电平。当停电时，C1通过D1向电路放电，即使很快恢复来电，由于Ud已小于Ue，f点为低电平，D3点亮，Q1截止使M不能工作。Q2则导通，由于C2的充电，J3的接点短时闭合，将C1余电放尽。随后C1通过R6充电，约6分钟后Ud>Ue，f点为高电平，提供M开机条件，同时D3熄灭，从而实现了停电延时保护功能。
K为消延时按钮，对于冰箱初次通电，或长时间停电后来电，希望尽快开机，可按一次K，使C1快速充满电而立即开机。
元件选择与制作
T可用220V/6V仪表指示灯变压器，A用300V小表头，’去掉内部电阻、二极管及刻度片即可。儿可选用JZC-22F型。
调试工作主要是给A的面板标温度刻度和给W1的旋柄位置标温度刻度，由于上面原理叙述较详尽，读者不难自行完成，故这部分叙述从略。W2的旋柄可按每150Ω变化1℃来标位，标出(2~6)℃即可。
本温控器做成机外型，这样可方便地观察温度及调节温度。Rt连同引线焊点用环氧树脂胶封装于小金属壳内，装于冷藏室适当位置。引线必须用屏蔽线，以防止电磁干扰。
