1)BOA服务器模块设计：在嵌入式系统中移植BOA服务器，提供Web服务;
2)cgi模块详细设计：根据监控页面上的不同按钮，发送不同信息给S5PC100，S5PC100调用相应的处理函数，执行网页按钮相应功能。
3.4 应用程序整体设计

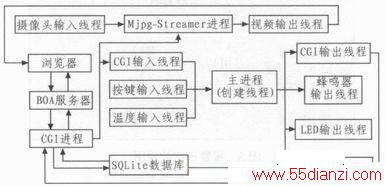

在搭建好系统环境，成功移植硬件驱动后，在Ubuntul2.04上Linux2.6内核环境下进行程序的开发调试。系统中主要的进程，包括3个线程等待控制命令，在代码中采用轮询的形式来对线程状况进行检测，发生问题的时候进行相应得处理，用户可通过网络访问本系统并远程进行控制操作。调用了两个线程分别操作thief处理线程和fire处理线程。thief线程和fire线程分别调用GPRS模块和摄像头模块进行短消息的发送和图像的采集及保存。同时调用FS_S5PC100开发板自带的，蜂鸣器模块和LED模块实现报警，另外利用流水灯模拟灭火的操作。具体框架如图3所示。
输入模块和输出模块也是分别创建线程处理不同的任务，模块之间通信选用了消息队列，对于共享资源采用了互斥锁和条件变量，保证资源的共享和原子操作。
4 测试结果
整个系统在实验室环境下进行了测试，利用S5PC100开发板上自带的按键key1模拟外人闯入，按键key2模拟主人进入，温度的采集使用了LM75温度传感器采集，同时为便于调试我们同时也利用ADC来模拟温度变化。整个监控界面效果图如图4所示。
通过点击页面上的用户设置按钮，可以设置用户名、密码的修改及新用户的增加;手机短信号码的修改及新手机号码的增加;短信中心号码更改;报警温度设置，这些参数设置好后都保存在数据库中。点击用户基本信息按钮，可以查看用户信息，及报警功能的开关状态等。点击历史照片查看，会跳转到，页面首先显示第一张照片，可以在查看照片的页面上点击上一张、下一张、返回主页面按钮。点击历史照片下载按钮，历史照片会以_tar.gz格式打包。点击连拍按钮，摄像头会自动连续拍照5张并存储。另外，在开发板上配置并开启crontab定时服务，实现历史照片的定时删除功能。

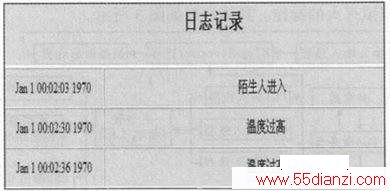

在测试报警功能时，先要点击主页面开报警功能按钮，当按下S5PC100开发板上的key1键，蜂鸣器响，指定手机收到报警短信，抓拍的照片可以通过点击页面历史照片查看按钮查看。通过点击主页面关闭当前报警按钮，关闭蜂鸣器。当调节电压协调器使模拟的温度过高时，蜂鸣器响，指定手机收到报警短信，流水灯不断闪烁模拟灭火。点击报警日志查看报警记录，效果如图5所示。
5 结论
以上提出的基于ARM的智能家居安防监控系统的实现方案，有机结合了ARM高效的处理技术、GPRS可靠的远程数据传输技术、动态网页设计等技术，不仅实现了安防方面的迅速报警、记录证据和远程监控等功能，而且误报率低、成本低。实验证明，该系统运行可靠，达到了远程监控的要求。另外，本系统还需继续改进，比如，将开发板上时间调整到标准时间;增加利用tftp实现远程更新应用程序等功能。
