基于AT89C51单片机的远距离视频监视系统

　　该电路采用2片AT89C51．利用AT89C51之间串行通讯实现远距离控制，整个系统只要放两条线，1条视频线，1条收发数据线；手机和接收机分开供电，地线共用。办公室放置一发射手机，通过键盘选择00-29切换不同的视频信号，切换后手机即将这一频道号发送出去，同时2位数码管显示当前视频监控信号之频道号；而接收机则放在监控室，接收机收到这一信号后，立即将相应视频信号切换到办公室。办公室手机采用2位数码管显示，最多可以控制100路视频信号（00-99）。

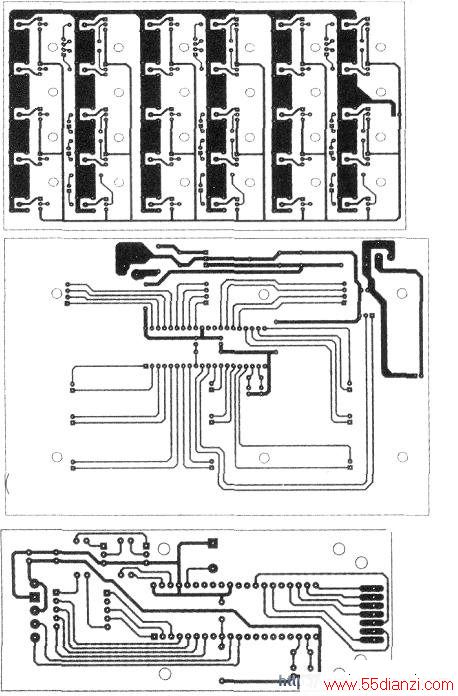

　　一、电路原理
　　

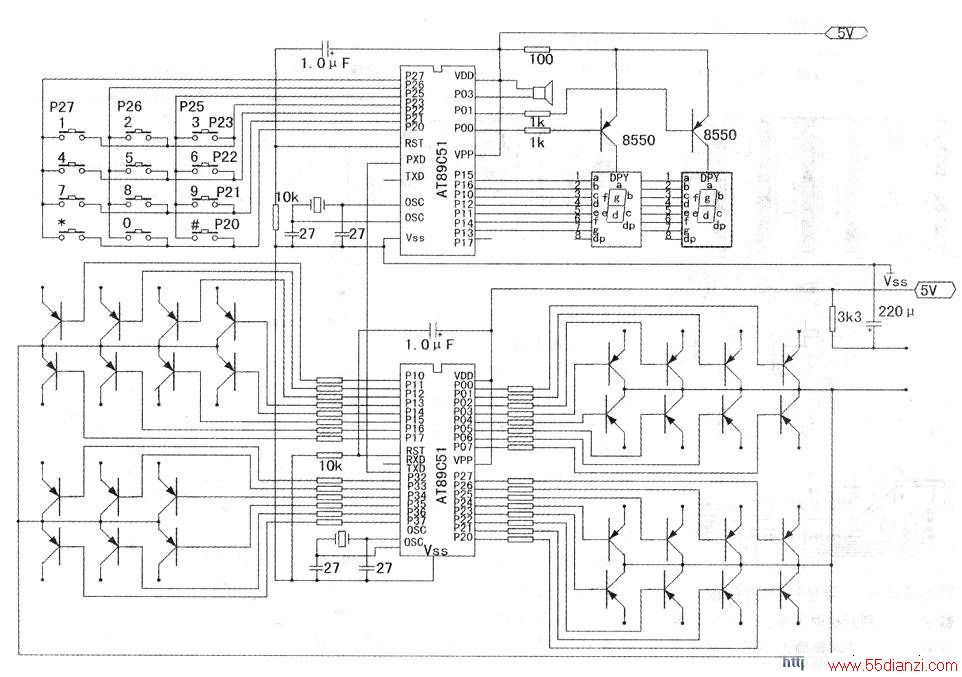

　　电路原理见下图。上半部分为办公室手机原理图，电路采用了1片89C51；这里将P2口用作3x4的行列式键盘，键盘盘面分为数字0-9，*、#则分别作为前进和后退用，P1口用作数码管的段码输出，PO口的POO和P01用作2位数码管的位码输出，P03则用作蜂鸣器输出；因这里只需单工通讯，所以手机只通过RXD和GND与接收机相连就可以了。

　　下半部分为接收机电原理图。接收机也是用了1片89C51，直接利用它的I/O口有30个输出；为了节约成本及简化电路，信号输出采用8550作为开关。每一路输入信号由8550的e极输入，c极输出，且所有输出端连在一起；当每- 1/0口输出为O时，与之相对应的三极管8550即饱和导通，于是该路信号得以通过；而其它信号由于其I/O输出为1而使8550截止，无法通过，从而实现对信号的选择。

　　值得注意的是，该电路的信号输出地与电源正极相连，而且需串- 3k3电阻，否则电路不能正常工作。

　　二、软件设计
　　

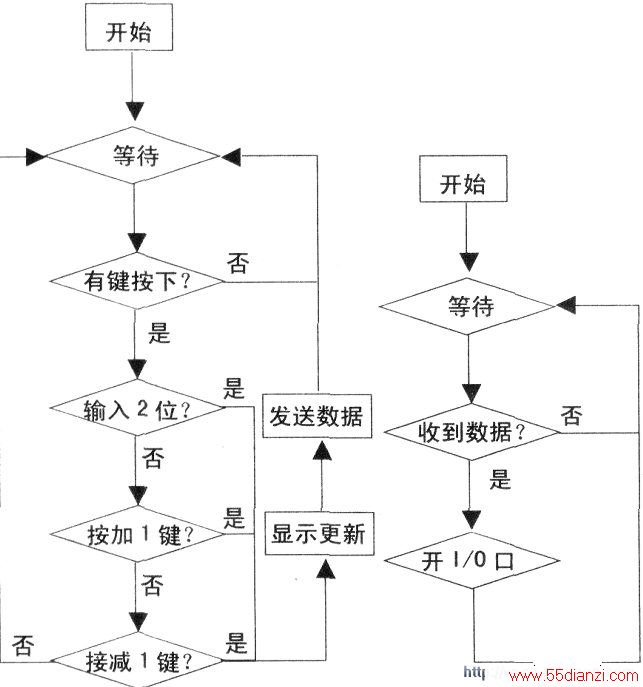

　　该系统软件设计比较简单，手机程序设计时，主要是键盘程序，以2位数字为准，刚开机时显示为“00”，如要察看第7频道则要输入“07”，在输入0”和“7”时，蜂鸣器各响一声，但只有“O”和“7”全部输入完后，数码管才会显示为“07”，且所选中频道号会立即被发送出去，于是视频信号立即切换到相应频道。另外还可以通过按“*”和“#”实现前进1频道或后退1频道，同时蜂鸣器也会呜响一次。

　　接收机程序也很简单，主要是在收到一个允许的频道数后（如本文的00-29）．立即将相应的I/O口清O，而其它I/O口则全部置1；于是相对应的视频信号被切换到办公室。
