电动葫芦控制电路

　　该电动控制葫芦由两台电机拖动：一台5kW锥形转子式电机控制钢绳的升降。另一台1.1kw电机用于左右行走。支架和栋粱安装完毕后。请笔者现场架设电源和安装控龇盒。控制盒的内部线路厂家已组装好。装有四只交流接触器。两只用于升降。两只用于左右行走。主令开关由一根五芯橡胶电缆从上面引下。

　　为长方盒结构。密封严密。外部设有四个按钮和一个主控制开关。按钮上标有四个方向标志。在升降电机的接线盒内装有一只限位器。控制盒和限位器的连接如附图所示。

　　限位器的控制原理如下：在货物吊起过程书。钢丝绳收紧。在钢丝收完之后。如果电动机失控，将会造成事故，同理。在放下货物的过程中。钢丝绳放松，在钢丝放完之后，如果电动机失控，也会造成事故。为了避免上述意外的发生，设置了限位器。其目的是在上升和下降达到一定的高度后，自动切断电机供电。在钢丝绳的卷轴上，设置有一个跟随器，钢丝在一排排地绕紧和放松的过程中。能迫使跟随器左右移动。限位器的顶杆上。在左右各设置一个撞块。调整左右撞块的位置，也就调整了上升和下降的高度。

　　当跟随器随钢绳收紧而向右移动时。到设置的高度后顶撞块，从而切断上升接触器的电路。迫使电机停车。当跟随器随钢绳放松而向左移动时。到设置的高度后会撞击左边的撞块。从而将限位器的顶杆向左拉动。切断下降接触器的电路。保证运行安全。

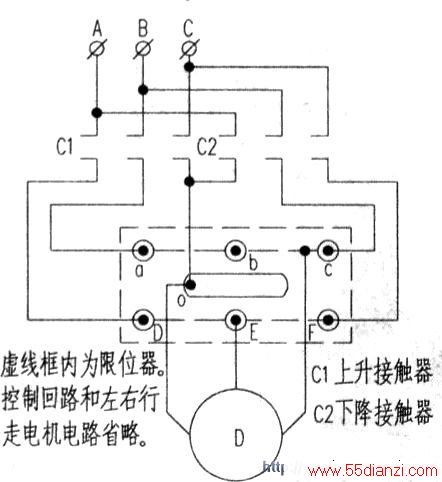

　　附图中。方框内为限位器接线图。其中。a、b、c为一组触点，D、E、F为一组触点，O单独为一个接线端子。在正常工作情况下。a、b、c这组触点是互通的。D、E、F这组触点也是互通的。当钢绳上升到跟随器碰触右边撞块时，a、b、c这组触点中的a和b切断。b和c接通。D、E、F这组触点中的D和E切断。E和F接通。从而切断C1（上升接触器）的电路。迫使电机停车。上升停止。当钢绳下降到跟随器碰触左边撞块时。a、b、c这组触点中的b和c切断，a和b仍然相通；D、E、F这组触点中的E和F切断。D和E接通。从而断开C2（下降接触器）的电路。迫使电机停车，下降停止。附图中只画出了主电路接线。
