1.∝/θ波电路组成

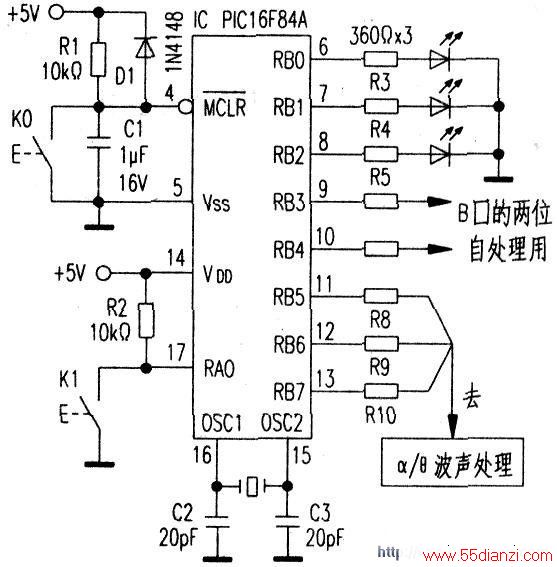

在下图中，IC（PIcl6F84A）④脚（MCLR——低电平复位端）外接的R1、D1、C1和微动开关KO组成复位电路，只要触动一下KO，IC的程序即可复位工作。IC（15）、（16）脚外接的晶振XT和电容C2、C3组成单片机的外部时钟电路，这里xT设定为4MHz。即汇编语言的指令周期为1μs。
IC的PORTB作为输出口，其中RBO～RB2通过外接的限流电阻R3～R5产生一组θ波，用户可以用它点LED灯或其他灯源，作为电催眠的光控电路。RB5～RB7通过外接的限流电阻R8～R10产生一组∝波或θ波，用户可将它外加声处理器，供用户选择声或光作催眠信号。
空着的RB3、RB4，供用户改写以下少许程序，产生β波或其他频率信号，以便自助处理用。
2.PlCl6F84A的∝/θ波发生器程序特点
由上表可见：∝/θ波是两种频率不同的极低频信号，利用单片机可以同时产生∝/θ波。也可以分时产生∝波或θ波，以便用户取用。
这里用PICl6F84A单片机同时产生∝/θ波，采用了延时程序产生θ波和利用单片机的定时器/计数器TMRO模块产生∝/θ波的两种方法。TMRO模块是一个8位定时器/计数器，可读写的，带有8位可编程的前分频器，前分频倍率是可变的，最大256（由软件设定）。TMRO定时计数从FFh跳变到00h时。计数溢出并产生中断。这里的∝/θ波正是利用了TM-RO计数中断时产生∝/θ波；利用计数过程中的外加延时程序产生θ波。两种波同时产生，只需给TMRO赋不同的初值，其中断的时间间隔会不同，所以产生频率会不一样。
读者阅读以下∝/θ波源程序时，只要参看其注释，便可理解程序的工作过程。
3.PICl6F84A的∝/θ波汇编语言程序
根据∝/θ波的频率要求，编写出PIC单片机汇编语言程序，鉴于该程序简单，所以略去了程序的流程图，直接给出可操作的源程序，并命名为SLEEP.ASM，其全部清单如下：
说明
1.上述源程序，只需在MPLAB-IDE中进行汇编，生成相应的目标码。heX，再用PIC单片机烧写器，将。hex写入PICl8F84A中，即可按下图做相关的电催眠实验。鉴于原文提供的∝/θ波电催眠器没有实践过，效果如何不得而知，本文旨在说明智能化方法可简化常规的电子电路。
2.利用上述源程序产生的∝/θ波，可以是表1中给定频率范围的多个点，读者只需对程序中的TMRO赋不同的值，即可获得不同频率点的∝/θ波，如下表所示。表2中的频率和占空比，可用数字多用表的频率挡加以测试。
.
3.鉴于PIC单片机内部的TMRO模块定时计数时，不占用程序运行的时间，所以再外加延时程序，从而实现了PIC单片机同时产生两种不同频率的振荡。这是本文程序产生∝/θ波的基本方法。
4.读者在理解上述源程序之后，还可将振荡器的方波参数，如占空比、频率范围进一步改变。其中，脉冲占空比是由程序中取不同的COUNT4、COUMT5值或COUNTERl、COUWTER2值所决定的。所以上述程序也是电子职校学员很好的学习程序。
5.若读者有兴趣，可将图l中的晶振xT去掉，改用RC作时钟源，再把R用电位器代替，只要调节电位器R，即可连续改变∝/θ波的频率，使用更为方便，但程序中的延时也应相应改变。
