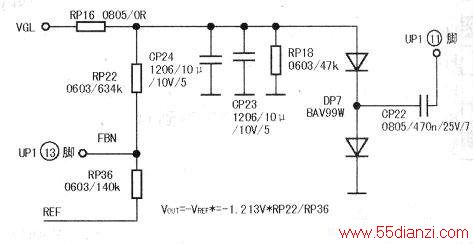

VGL电压形成电路主要由UP1(13)、(11)脚外接元件和集成块内部相关电路组成，见下图。该电路的结构与VGHP电压形成电路的结构相似，也是利用电源和恒流源对电容CP22的充电形成的。
上面介绍了LCD液晶电视TCON板中各路偏置电压的形成过程，其实这些电压的建立有一定的时序关系。
液晶显示屏中，各种亮暗不同灰阶的图像，是通过控制液晶分子旋转角度调整透光亮度的大小实现的。要使图像正常显示，就需要选择一个合适的参考电压来作为基准点，在基准点电压时，液晶屏内的液晶处于完全打开透光状态。当屏要显示256级灰阶的时候，则施以256组大小不同的电压，该电压与基准参考电压VCOM比较后的绝对值确定液晶TFT打开的角度。在液晶屏中，VCOM就是屏的共用电极，也就是屏上玻璃基极所加的电压。
