4 PROTEUS仿真实现
本设计结合使用Keil μVision2和Proteus软件实现系统的软件设计和硬件仿真调试。
Proteus软件可以仿真包括51系列在内的多种常用单片机及其外围电路(如LCD、RAM、ROM、键盘、马达、LED等)，是目前最好的模拟单片机外围器件的工具。仿真时只需在Proteus软件中画好单片机的外围控制及LED显示驱动电路，然后在单片机芯片的属性中设置好晶振频率，将用Keil C51编写的源程序生成的.HEX文件保存到芯片中，就可以仿真调试了[4，5]。仿真过程中如有硬件问题可在Proteus ISIS中直接修改，如有软件问题可在Keil μVision2中直接修改。通过Keil与Proteus的联合调试就可以得到满意的结果，避免了一开始就直接制作实物，从而缩短了系统的开发周期，降低了开发调试成本。

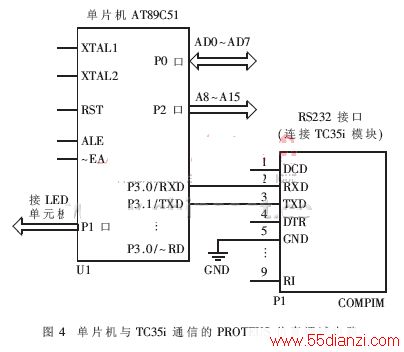

在Proteus软件中没有GSM模块TC35i，但可以利用Proteus提供的串口仿真功能来实现单片机与TC35i模块通信的仿真调试。具体电路如图4所示。单片机的串口(P3.0、P3.1脚)通过串行接口器件COMPIM连接TC35i模块（图中未画出TC35i模块）。首先在仿真主机上利用虚拟串口软件VSPDXP(Virtual Serial Port Driver XP)设置出2个相互连接的虚拟串口COM3和COM4，再启动 “串口调试助手”软件，将其中的串口设置为COM4，波特率选择为4 800 b/s，然后将Proteus仿真电路中的COMPIM器件的串口设置为COM3，波特率也选择为4 800 b/s。必须注意COM3和COM4中波特率的设置值与单片机软件中的波特率设置值要相同，在此都设定为4 800 b/s，最后运行Proteus仿真，此时就可以通过“串口调试助手”软件模拟TC35i输出的数据格式向单片机发出数据了。例如，正常情况下如果从“串口调试助手”发送16进制数据串“08 91 68 31 08 20 05 05 F0 84 0D 91 68 31 58 81 27 64 F8 00 08 30 30 21 80 63 54 80 06 4F 60 59 7D 00 21”，仿真电路中的LED屏幕将显示“你好！”。而单片机发给TC35i模块的AT命令串将在“串口调试助手”的接收窗口里实时显示出来。如果不正确，则可以借助Proteus软件中的虚拟串口终端等虚拟仪器和图表进行代码级跟踪调试。
将仿真成功的电路稍加修改后，制作出电路实物，将程序固化到实物的单片机芯片中，得到的实物运行结果与Proteus的仿真结果完全一致。
基于移动数据的LED显示屏，使用移动通信网络实时更新LED显示屏的内容，避免了原有系统铺设线路或建造专用无线收发装置的麻烦，有效降低了系统成本，对远离办公场所、特别是室外LED显示屏幕的设计提供了一种新思路。同时，在开发此系统过程中，充分利用嵌入式系统软硬件设计仿真平台Proteus软件的强大功能，进行系统虚拟开发，成功后再进行实际制作，大大提高了开发效率，降低了开发成本，对单片机及嵌入式系统的开发具有实用意义。
