LCD显示电路设计

LCD显示电路设计

点击数:7576 次   录入时间:03-04 11:50:53   整理:http://www.55dianzi.com   显示电路-显示屏

     HY12864为128×64点阵LCD,采用两片HD61202作为列驱动器,同时使用一片HD61203作为行驱动器的液晶模块,芯片的结构图如图所示。HY12864具有简单而功能较强的指令集,与微控制器的数据传输采用8位并行传输方式。片内Flash中存入了需要使用的字符库,通过调用LCD字符显示程序,可以显示中英文字符。

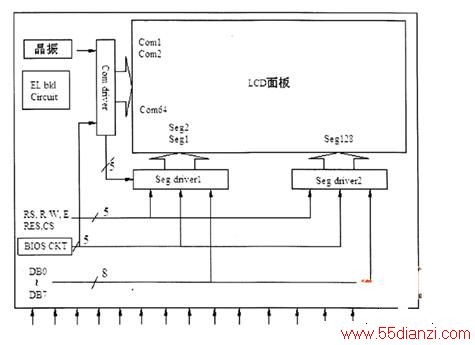

图 HY12864逻辑功能与管脚图

  在HY12864中,两片HD61202的ADO均接高电平,RST也接高电平,这样在使用HY12864时就不必再考虑这两个引脚的作用了。CSA跟HD61202(1)的/CS1相连;/CSB跟HD61202(2)的CS1相连,因此CSA、CSB选通组合信号为CSA,CSB=01选通(1),CSA,CSB=10选通(2)。

  耳Y128。4对应的地址和功能分别如表1和表2所示。

 LCD硬件地址

LCD引脚与功能

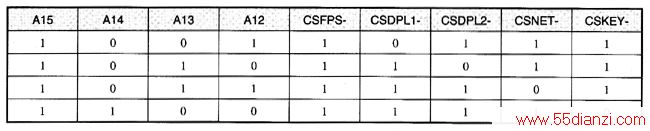

  表1 LCD硬件地址

  其中关键连线有:

  RS=Addr0;

  RW=Addr1;

  E=EDPL=CPU的R和W线的与非;

  CS1=CSIDPL when P2=1001xxxx CS1为0;CS2=CS2DPL when P2=1010xxxx CS2为0。

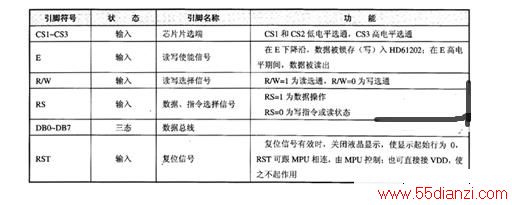

表2 LCD引脚与功能
