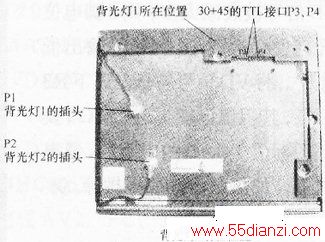

在液晶显示器中，液晶显示屏一般是作为一个整体而存在的。这是因为液晶器件的特殊性以及连接和装配需要专用的工具，再加上操作技术的难度很大等原因，生产厂家把液晶显示屏幕、连接件、驱动电路的PCB电路板、背光灯等元器件用钢板封闭起来，只留有背光灯插头和驱动信号输人插座。这种组件被称为LCDMODUEL(即LCM)，也叫液晶显示模块。可见，这种组件的方式既增加了工作的可靠性，又能防止用户因随意拆卸造成的不必要的意外损失。液晶显示器的生产厂家只需把背光灯的插头和驱动信号插排与外部电路板连接起来即可，使整机的生产工艺也变得简单多了。液晶显示屏的背部结构如图1所示。从照片中我们可以看出，P1和P2是通往背光高压板的插头，背光灯的控制信号和工作电压从背光板电路发出后从这里送往背光灯，图中已示出背光灯所在的位置。对于液晶显示屏来说，根据屏幕尺寸的大小以及对显示要求的不同，背光灯的数量是不同的。例如早期的液晶显示屏使用一只灯管，一般位于屏幕的上方；后来逐渐发展为两个灯管，上下各一个，现在的笔记本电脑显示屏和大部分台式机的液晶屏较多地采用这种方式。

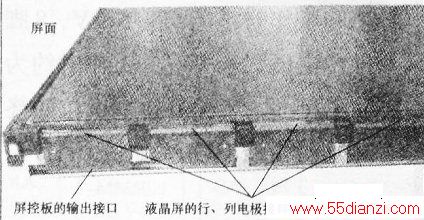

当前，较大一些的液晶屏采用4个灯管已经很常见；高踹的大屏幕的显示器则使用了6灯管、8灯管甚至更多。采用4灯管的液晶屏，其背光灯的位置也因设计而有所不同，一种是液晶屏的上下左右各有一个，一种是4个灯管从上到下横向均匀摆放，更多的则是上面两个、下面两个。还有一种是把两个“U”形灯管开口相对，在上下各放置一个，形成4个灯的效果，但从其工作方式上讲，仍然属于2灯管结构。背光灯的数量与摆放决定着屏幕的最大亮度和亮度的均匀性。P3和p4是液晶屏的信号输入插排，该插排连接着主板电路的信号输出踹，另一端连接液晶屏的屏控板。屏控板在图1中的上边和右边的盖板之下。屏控板是一块PCB板，上有多片IC和其他元件，液晶屏的驱动信号从这个电路板上经其处理后形成分离出的行驱动信号和列驱动信号，再分别送到液晶屏的行、列电极(即行、列驱动信号输入踹)。行、列电极的实物照片见下图。
注意：不要试图拆卸或者修理液晶屏的行列电极的输出和输入接口，包括脾控板在内，在目前对维修人员来讲是无法维修的。下图中的P3、P4插排接口属于TTL接口(30+45标准接口)，另外还有普通TTL接口和LVDS接口。关于这些接口的不同特别是LVDS接口的特点，在后面将另有介绍。
