图 9 中的电路可以测量所有需要的电压来实现全部性能，包 括：a）单点触摸位置；b）缩放、捏合、旋转手势检测和量化； c）区别顺时针与逆时针旋转。用两点触摸手势来完成单点触 摸操作时，可以估计手势的中心位置。

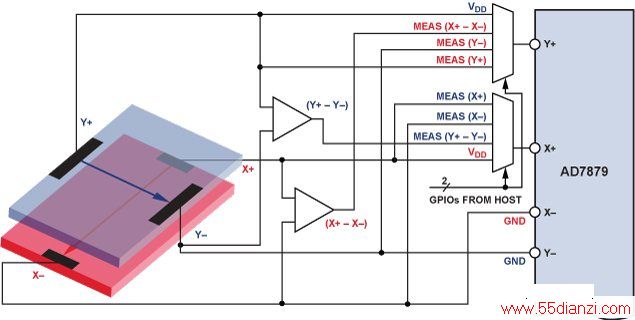

图 9. 单点触摸位置和手势检测的应用图
实用提示
轻柔手势产生的电压变化相当微细。通过放大这种变化，可 以提高系统的鲁棒性。例如，可以在屏幕的电极与 AD7879 的引脚之间增加一个小电阻，这将能提高有源层的压降，但 单点触摸定位精度会有所下降。
另一种方法是仅在低端连接上增加一个电阻，当 X 层或 Y 层 为有源层时，仅检测 X–或 Y–电极。这样就可以应用一定的 增益，因为直流值相当低。
ADI公司有许多放大器和多路复用器可以满足图 6、图 7 和图 9 所示应用的需求。测试电路使用AD8506 双通道运算放大器和ADG16xx 系列模拟多路复用器；多路复用器的导通电阻很 低，采用 3.3 V单电源供电。
结束语
利用 AD7879 控制器和极少的辅助电路，可以检测缩放、捏 合和旋转。只需在有源层上进行测量，就能识别这些手势。 在主处理器的控制下，利用两个 GPIO 测量无源层的电压， 可以区别旋转方向。在该处理器中执行相当简单的算法，就 能识别缩放、捏合和旋转，估计其范围、角度和方向。
感谢
本文获得了西班牙瓦伦西亚中小企业协会（IMPIVA）通过项目 IMIDTF/2009/15 和西班牙教育与科学部通过项目 Consolider/CSD2007-00018提供的部分资助。
本文作者感谢 Colin Lyden、John Cleary和 Susan Pratt在讨论 中提供的有益建议。
参考文献
（Information on all ADI components CAN be found at www.analog.com.）
1 Finn， Gareth. “New Touch-Screen Controllers Offer Robust Sensing for Portable Displays.” Analog Dialogue， Vol. 44， No. 2. February 2010. （return to text）
