在液晶电视中，通常将信号处理电路中的图像公共通道电路、视频信号处理和A/D变换电路、上屏信号形成电路和屏驱动电路四大部分电路称之为图像信号处理电路。
在CRT数字高清彩电中被称为图像信号处理电路的也有四部分电路，这四部分电路分别是：图像公共通道电路：视频信号处理和A/D变换电路；RGB基色信号处理电路i视频信号放大电路。液晶电视中的图像信号处理电路与CRT数字高清彩电中的图像信号处理电路有何异同点呢?
只要稍作比较，就会发现这两者的电路结构和功能有很多是相同的。
上图是长虹CHD29168数字高清CRT彩电的图像信号处理电路组成框图，从图中可以看出，该CRT数字高清彩电的信号处理电路输入信号与液晶电视的输入信号基本上是相同的，差别仅在其输出信号上，液晶电视输出的是LVDS数字视频信号．CRT彩电输出的是RGB基色信号。在两种不同电视的图像信号处理电路中，到底哪些电路是相同的，哪些电路不同昵7下面让我们按电路功能进行对比分析。
1．图像公共通道电路具有相同的电路结构
为什么说液晶电视中的图像公共通道电路与CRT彩电中的图像公共通道电路具有相同的电路结构呢?众所周知，彩电中图像公共通道电路处理的都是射频电视信号。

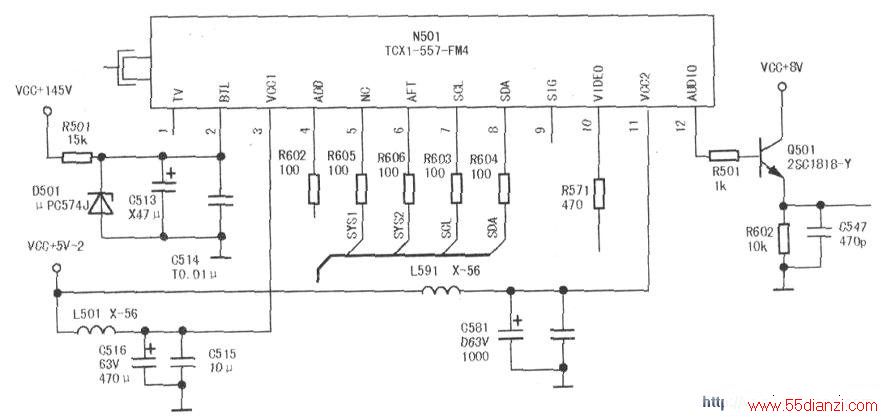

中图是长虹CHD29168数字高清彩电中的图像公共通道电路原理图，中图中的N501(TCXl-557-FM4)为高频调谐器，与液晶电视组合型图像公共通道电路中的高频调谐器电路是不是完全类似？只不过该高频调谐器用在CRT数字高清彩电上，承担的是CRT数字高清彩电中的射频电视信号的处理任务。将中图与长虹LT4018液晶电 视中所使用的高频调谐器进行比较，不难看出两种不同电视机所采用的高频调谐器均为组合型高频调谐器，输入的都是射频电视信号，输出的都是视频信号和音频信号。外电路为高频调谐器加的工作电压也均为+5v和+33V，工作状态也是受控制系统电路输出的IIC总线信号(SDA、SCL)和幅频特性选择控制电压的控制。从电路结构和在电路中所起的作用看，两种结构完全不同的电视机所使用的高频调谐器的型号虽然不同，但电路结构和在电路中所起的作用是完全相同的。

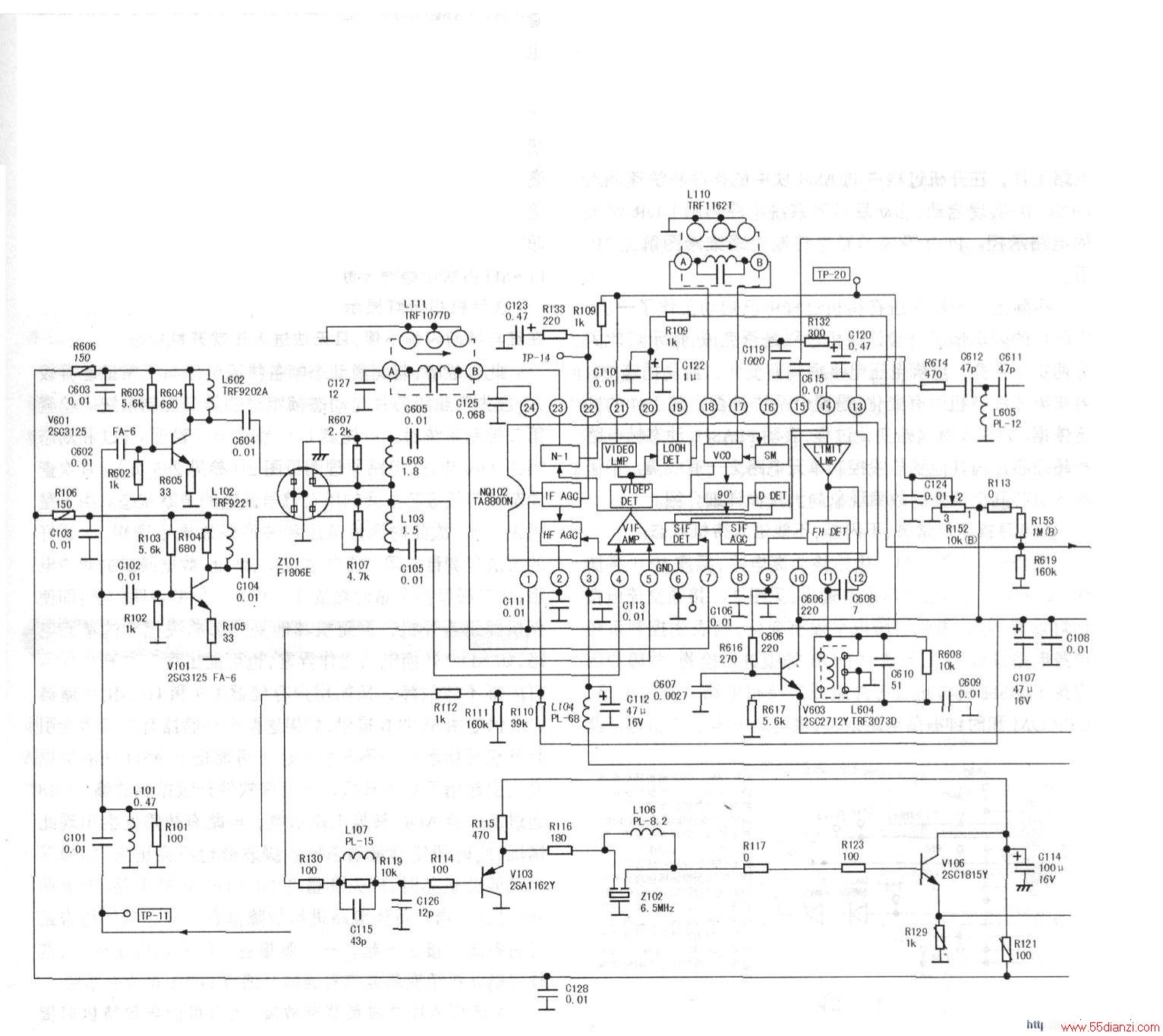

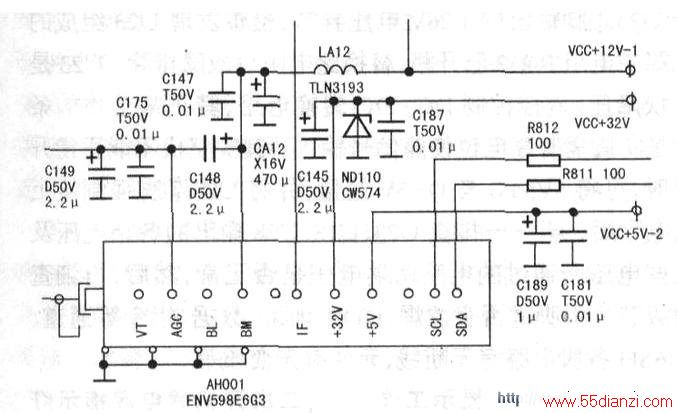

液晶电视中的图像公共通道电路是否只是与CRT数字高清彩电中的图像公共通道电路相同呢？不是。某些液晶电视的图像公共通道电路与普通CRT彩电中的图像！公共通道电路是相同的。如海信TLM32E29液晶电视中的图像公共通道电路就与二十世纪九十年代中期生产的普通CRT彩电中的图像公共通道电路极为相似。右图（长虹C2919PV彩电中的高频调谐器）和下图（长虹C2919PV彩电中的图像中频信号放大和视频检波电路）是长虹C2919PV彩电中的图像公共通道电路原理图，将其与海信TLM32E29液晶电视中的图像公共通道电路稍作比较，不难看出，两种产品虽然相距十多年历史，但两种电路在结构和作用上确实极为相似。两种不同型号的高频调谐器除电路供电存在差异外，其他功能完全相同，均是在控制系统电路送来的总线信号和中频信号处理电路送来的高放AGC电压控制下，完成对射频电视信号的处理，然后输出图像中频信号。再看图像中频信号放大和视频检波电路，你会发现两种电路输入的都是图像中频信号，处理后输出的都是TV视频信号、音频信号和高放AGC控制电压，两者的差异仅在外电路对其控制的方式上。海信TLM32E29液晶电视中的图像公共通道电路工作状态由总线信号控制，长虹C2919PV彩电中的图像中频信号放大和视频检波电路中的电路由模拟量控制。应当说，虽然两种电路受控方式不同，但外电路对其工作方式进行控制的作用是一样的，其目的均是对中频信号处理电路中的幅频特性选择电路和第二伴音吸收电路的工作状态进行控制。
2．液晶电视的视频信号处理和A/D变换电路与CRT数字高清彩电结构相同
说到液晶电视中的视频信号处理电路和A/D变换电路，与CRT数字高清彩电中的视频信号处理和A/D变换电路具有相同的电路结构，可能有些同志不一定赞成，认为CRT彩电接收和输出的都是模拟信号，而液晶电视接收的既有模拟信号，也有数字信号，输出的均为数字信号。
既然两种电视的信号输出格式完全不同，其信号处理电路中的视频信号处理电路和A/D变换电路又怎么会相同呢?
要清楚液晶电视与CRT数字高清彩电中，其视频信号处理电路和A/D变换电路的电路结构是否相同，首先要清楚它们两者之间的基本概念和所包含的电路及其作用。
上图是长虹CHD29168型数字高清彩电中的视频信号处理和A/D变换电路原理图。图中电路所采用的集成块为SAA7119。它是一块视频信号处理和A/D变换专用集成块（该集成块与本书第四章第二节中介绍的液晶电视中的视频信号处理和A/D变换专用集成块SAA7117功能基本相同），集成块内部有多个视频切换开关、NTSC/PAL/SECAM三种制式的视频解码电路、自动颜色校正电路、全方位的亮度，对比度和饱和度调整电路、3倍率8bit模数转换器、隔行扫描视频信号自动检测电路、可编程时钟相位校正电路等多个模块电路。其输出格式支持R134:4:4、YUV4:4:4、YUV4:2:2、CCIR656等格式。工作状态受控制系统电路送来的总线信号控制。
如上图所示，输往该集成块的信号有来自图像公共通道电路（组合型高频调谐器）的TV视频信号和来自视频信号输入接口的AV视频信号、Y/C信号、YCbCr信号，上述输入信号经集成块内部电路处理后，输出的8bit数字图像信号和行、场同步信号送往后续的变频处理电路。
比较一下上图和中图(长虹LT4018型液晶电视中的视频处理和A/D变换电路）的电路，不难发现两种不同电视机中的视频信号处理和A/D变换电路确实基本相同。有些同行可能会认为这两图中电路所采用的集成块本就属于同一系列，功能本来就相同。因此，此倒不能说明液晶电视中的视频信号处理和A/D变换电路的电路结构和作用是相同的。真是这样的吗？
下图是长虹CHD-W.300C6型液晶电视中的视频信号处理和A/D变换电路，该电路中所采用的集成块VPC3230D也是一块高性能的单片视频信号处理和A/D变换电路，主要用在液晶电视和CRT数字高清彩电的图像信号处理电路中。该集成块内置高性能自适应4行梳状滤波器、Y/C分离电路、多制式(PAL/NTSc／SECAM)色度解码电路、四路CVBS信号输入电路、一路S端子输入和两路YUV信号输出电路、2路RGB/YUV信号输入电路、快速消隐信号输入电路、高品质A/D变换电路、钳位、AGC电路和多种同步信号处理电路等多个模块电路。从输入信号和输出信号上看，集成块VPC3230D与SAA7117、SAA7119极为相似。这说明在当今的高端电视机中，不论是液晶电视，还是CRT数字高清彩电，其视频信号处理和A/l)变换电路的电路结构和作用都是相同的。
实际上，若仅对彩色电视机中的视频信号处理电路而言，液晶电视和CRT数字高清彩电中的视频信号处理电路的电路结构和作用与普通CRT彩电是相同的。原因是它们输入的都是视频信号（YUV信号或RGB信号）。所以说，对彩电维修而言，从高频调谐器和视频输入接口电路开始，到视频信号处理电路结束这部分电路出故障所表现出的现象与普通CRT彩电所见到的现象是相同的。对这一部分电路的维修就相当于在维修一台普通CRT彩电。
3．变频处理电路与CRT数字高清彩电结构相同
液晶电视中的变频处理电路与CRT数字高清彩电相比，虽然所采用的专用集成电路不同，但其电路结构和功能作用上与CRT数字高清彩电却没有什么差别。上图为长虹CHD29168数字高清彩电中的变频处理电路原理图。
在上图中，集成块HTV118为承担变频处理和D/A转换任务的专用集成块．16MBSDRAM为帧存储器。来自视频信号处理和A/D变换电路的隔行8bit图像数字信号、行场同步信号和来自A/D专用集成电路MST9886的VGA/YPbPr数字图像信号从集成块HTV118的(84)、(85)、(87)~(90)、(92)-(96)、(98)~(102)脚进入集成块内部电路后，在帧存储器16MBSDRAM的配合下，首先由其内部的变频处理模块电路进行变频处理，转换成与其输入信号格式完全不同的逐行扫描数字信号后，直接送往D/A转换电路进行数模转换，经数模电路处理后，得到与原信号完全不同的归一化格式的逐行扫描模拟图像信号和行、场同步信号后分别从集成块HTV118的(3)、(7)、(11)脚和(46)、(47)脚输出，然后送往后续的RGB信号和行场激励脉冲形成处理电路进行处理。
