4．2 软件设计
    工频交流电标准频率为50 Hz，周期为20 ms。根据TMS320LF2407的主频和AD7865的A／D转换速度和电力参数实用精度要求，一个工频周期内采样64个点，即采样周期定为312．5μs。

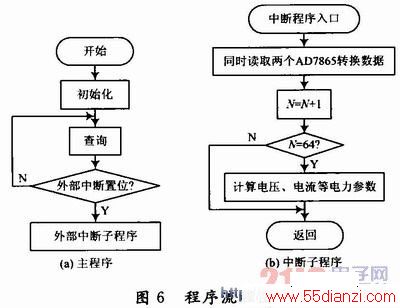

    系统上电运行后，由锁相环电路产生的采样脉冲同时触发两个AD7865运行；每次转换完成后，DSP按照I／O空间译码地址同时读取两个AD7865芯片数据，并根据交流采样的计算公式即可得出电压、电流、有功功率、功率因数等电力参数。图6为所设计程序的流程图。

5 实验结果

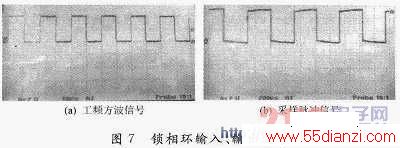

    图7为电压调理电路输出的工频方波信号和锁相环电路产生的采样脉冲信号。

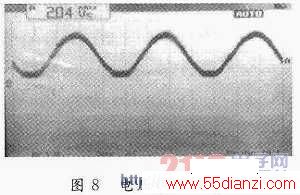

    图8为220 V交流信号经过调理电路后的输出波形，从波形可以看出电压值均在0～5 V之间，达到了AD7865的采集范围。

6 结语
    基于锁相环和双A／D的交流采样技术解决了直流采样硬件复杂、实时性差等问题。在电力参数的测量过程中，简化了外围电路硬件，电参数精确稳定，进一步提高了系统的可靠性和精度。另外，这种交流采样算法还可以应用于变电站的参数测量、微机继电保护、故障录波等场合，具有一定的实用和推广价值。
