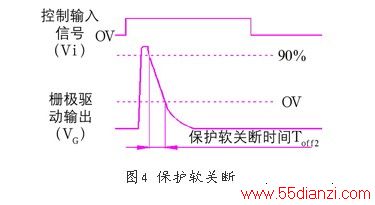

由于保护软关断时间也直接影响着igbt的关断损耗，其过长的软关断时间会使igbt发热过大而损坏，所以在调节其软关断时间时，需在满足关断峰值电压要求的条件下尽可能的使软关断时间缩短。
（4） 故障封锁与恢复

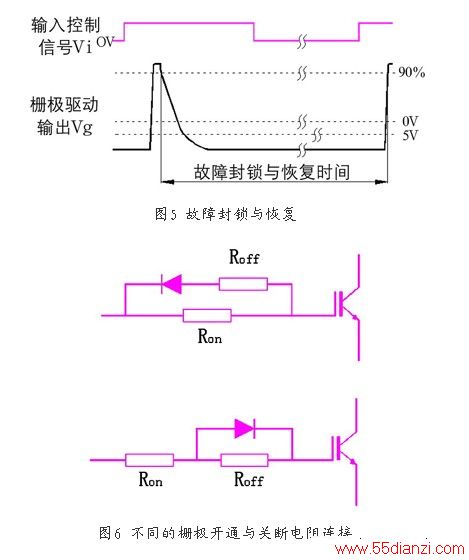

当发生短路故障后，保护电路会使驱动器输出栅极－发射极电压反偏，关断igbt，同时输出故障信号并封锁控制信号输入，持续时间大约1.4ms。在此封锁时间段内栅极驱动输出状态将不受输入信号影响。过了封锁时间后驱动器将自动恢复至正常初始状态，此时如有控制信号输入时，驱动器将正常输出。其工作原理如图5所示。
5 应用注意事项
qp12w05s-37驱动器在应用中要注意以下几个方面：
（1）为了提高驱动器输出电压的稳定性，要求在dc/dc输出端外接低内阻电容，容量根据驱动负载选择；
（2）驱动器自带隔离电源只为此驱动器应用，所以不可以外接其它负载；
（3）驱动器带有较多的外部调节功能，为了保证调节精度和效果，在需要时外接元件都需尽可能靠近驱动器；
（4）栅极驱动输出到igbt栅极电阻之间的引线要尽可能短，最好控制在18cm内。其栅极驱动输出引线与发射极输出引线须用扁平线或双绞线引出；
（5）由于驱动器的栅极驱动输出的开通与关断采用同一个端子，为了减少关断时igbt集电极的电压过冲，可以采用下图6的连接方法，具有不同的开通栅极电阻和关断栅极电阻。
（6）由于igbt模块会因其栅极-发射极电压过高而损坏，可在栅极与发射极之间加一个双稳压二极管和10kω的电阻对其进行保护。由于普通igbt模块栅极-发射极最高电压为±20v，所以双稳压二极管可选为16v~18v。
（7）短路检测二极管具有反向恢复特性，为了防止igbt集电极高压引入驱动器，可在故障检测端加一个30v的稳压二极管到com端来保护驱动器。
6 结束语
qp12w05s-37驱动器具有完善的过流与短路保护功能，驱动功率大，集成度高，可靠性高，特别是内置有dc/dc隔离变换器，用户无需外接隔离电源，极大地简化了驱动电路的设计。
