高压变频电源的主电路采用交-直-交电压型电路,由大功率全控型电力电子器件IGBT构成桥式逆变电路.控制电路采用脉宽调制(PWM)技术和单片机(80196KB)控制技术.

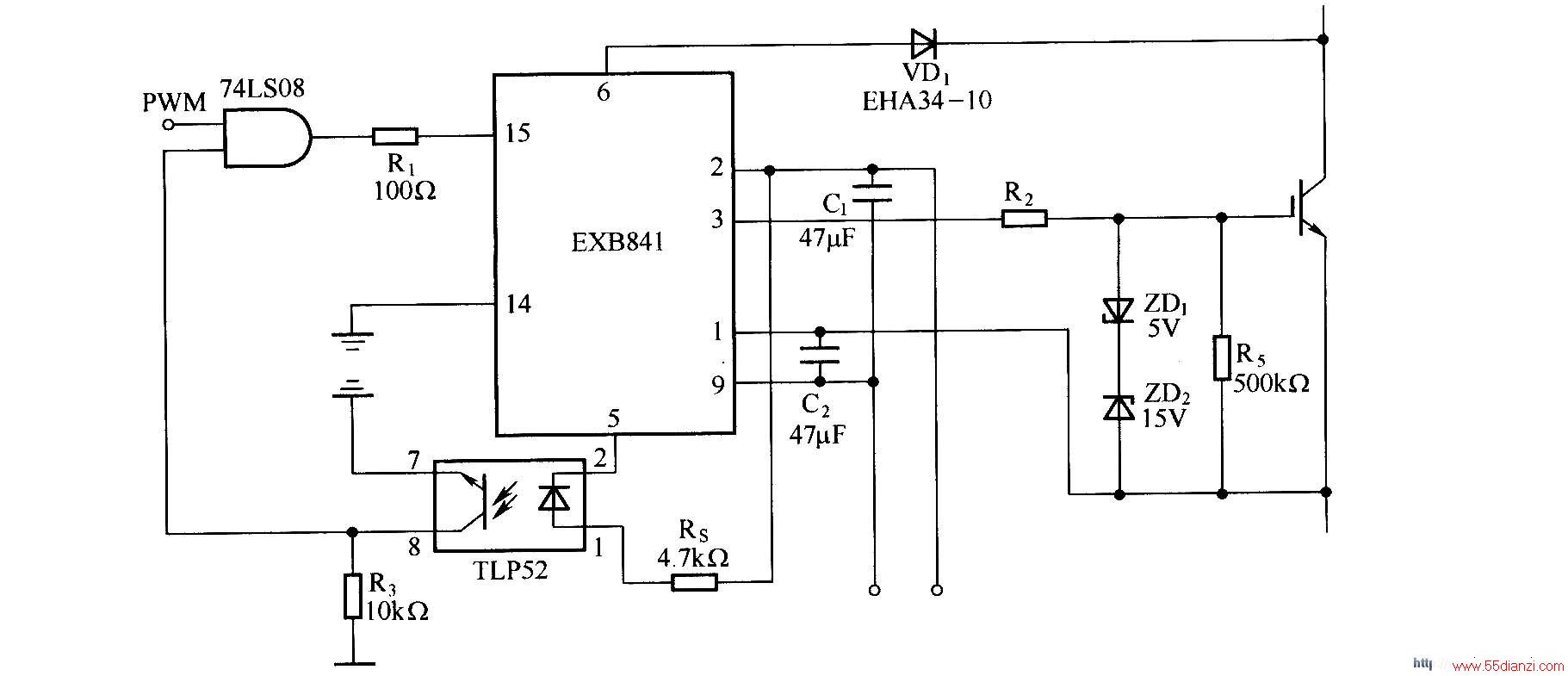

1.IGBT驱动电路

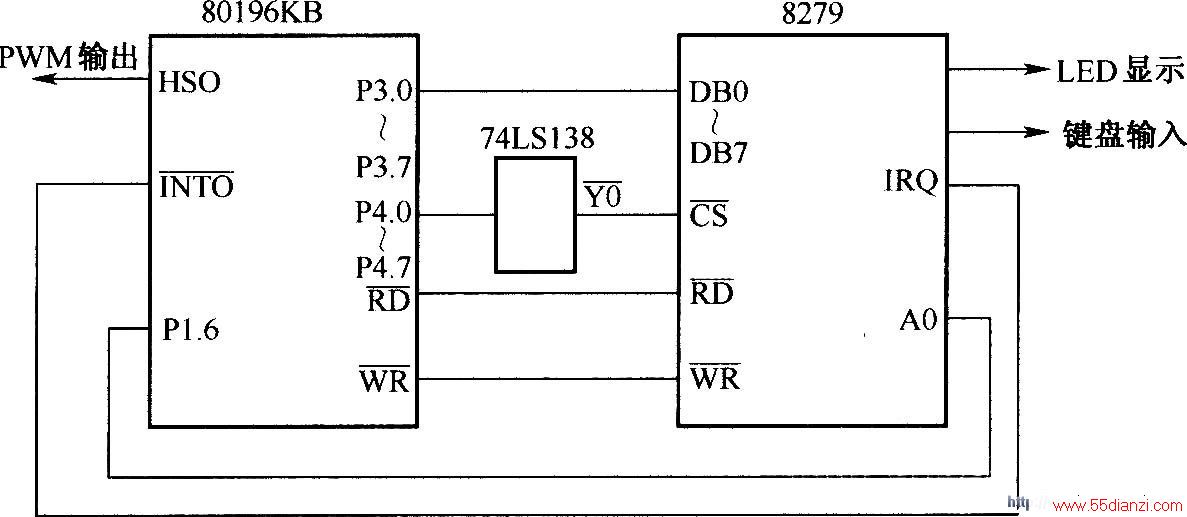

2.控制电路框图:
