负载控制模块典型应用电路
点击数:7175 次 录入时间:03-04 12:00:56 整理:http://www.55dianzi.com 驱动电路及控制电路

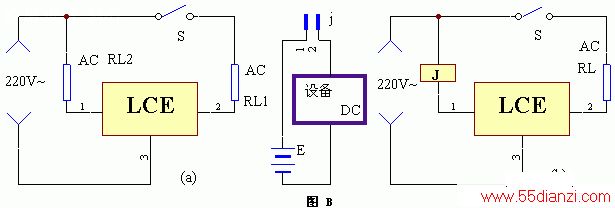

该LCE模块的典型应用方式有两种,如图B(a)、(b)所示。其中(a)是利用该模块直接驱动交流负载的接线图。当主动负载RL1的开关S闭合时,从动负载RL2中便有电流通过。(b)是利用交流继电器J来控制其它设备的接线图(交直流设备均可)。当主动负载RL1接通时,交流继电器J便励磁吸合,利用J的触点便要以控制其它的高低压、交直流用电设备。以下介绍一些利用LCE器件作为控制负载的实例,可为应用者的广泛开发提供创作思路
