检查按键音播放的流程为：
l 进入电话拨号应用程序后，TPA2028D1的 EN管脚被拉低;
l 处理器得到按键键值后，读取按键音音频文件，并同时拉高 EN脚进行播放;
l 延时 1秒，如果没有其他键按下，则拉低 EN脚关闭 TPA2028D1。

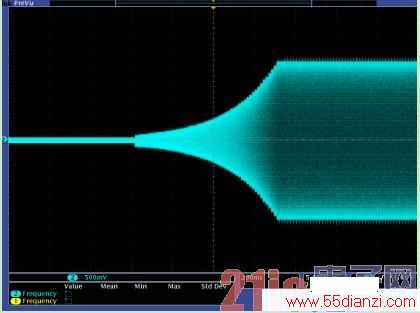

用 1kHz连续信号代替按键音，实测 TPA2028D1输出波形如 Figure 4，信号缓慢增加，音量由小到大渐变。
Figure 4. 实际案例更改前 TPA2028D1输出递增波形
更改播放时序如下：
l 进入电话拨号应用程序后，拉高 TPA2028D1的 EN管脚;
l 通过 I2C设置芯片：
I2CWrite(0xb0, 0x01, 0xe3); //SWS=1, dISAble TPA2028D1
I2CWrite(0xb0, 0x05, 0x1e); //Fixed Gain=30dB
I2CWrite(0xb0, 0x07, 0xc0); //Max Gain=30dB
l 处理器得到按键键值后，读取按键音音频文件，同时通过 I2C设置芯片：
I2CWrite(0xb0, 0x01, 0xc3); //SWS=1, enable TPA2028D1
使能 TPA2028，进行按键音播放;
l 延时 1秒，如果没有其他键按下，则同时通过 I2C设置芯片：
I2CWrite(0xb0, 0x01, 0xe3); //SWS=1, disable TPA2028D1
关闭 TPA2028。
l 手机推出电话拨号应用程序后，或者手机进入待机状态后拉低 TPA2028D1的 EN管脚。

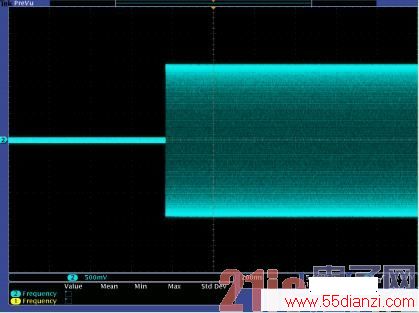

实测波形如 Figure 5。实际使用中，连续按按键，按键提示音正常。
Figure 5. 实际案例更改后输出波形
4 小结
TPA2028D1由于加入了有效改善音乐重放效果的 AGC/DRC，其中包含的延迟设置，无法对于突发音等短暂信号起到快速响应的效果。在我们的实际应用中，如果能够从以下两个方面完善设计：
l 判断播放模式，区分音乐和突发音的应用场景，分别优化参数设置;
l 以软件方式使能或者关闭芯片;
即可达到更优的播放效果。
参考资料
1. datasheet (TPA2028D1.pdf)
