由ISO120/ISO121构成的精密隔离放大器

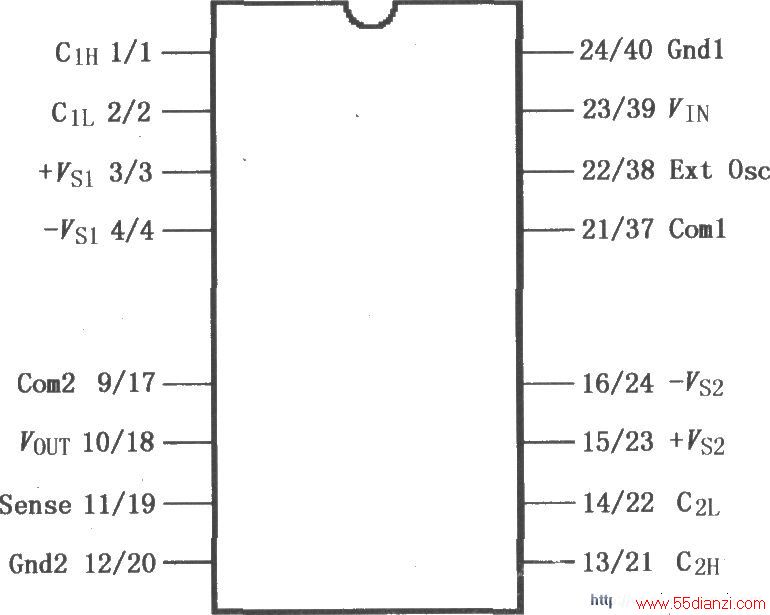

      ISO120／121是精密隔离放大器，具有新颖工作循环的调制一解调技术。发送信号时，数字通过一个2pF的差动电容隔离栅，具有数字调制特性的隔离栅不会影响信号的完整性，因此有着极好的可靠性和高频瞬态抑制特性。放大器和栅电容一同密封在DIP内。ISO120与ISO121的差异仅在于封装尺寸和额定隔离电压上。这些放大器使用方便，无需外部元件就可获得60kHz的带宽。若附加使用两个外部电容器，则可保证在6kHz带宽内有精密额定0．01％的非线性度(最大值)和150μV／℃(最大值)的Vos漂移。ISO120／121的电源供电范围为±4．5～±18V，具有低的静态电流，其引脚排列如图所示，其中第一个脚号是ISO120，第二个脚号是ISO121。

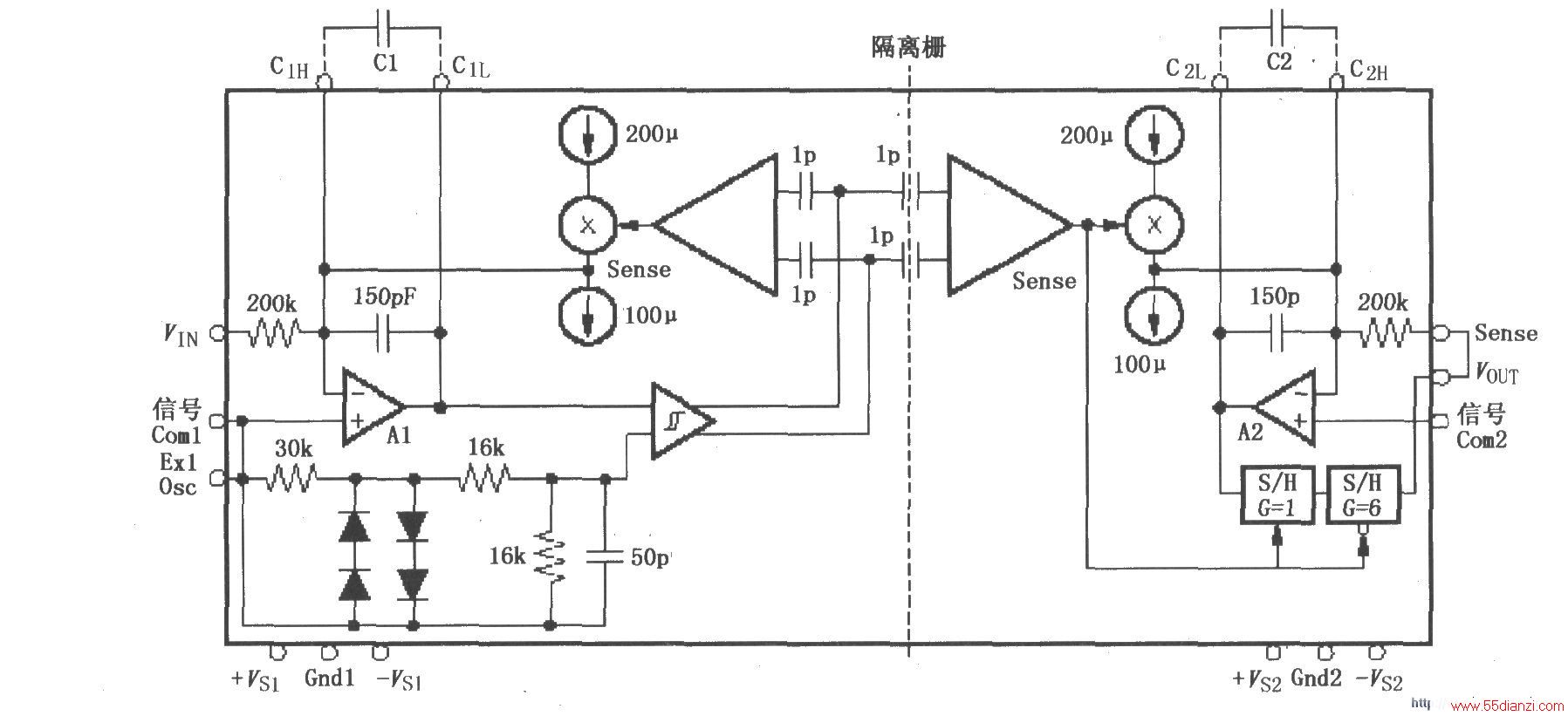

内部等效电路：
