用于汽车的PWM D类放大电路

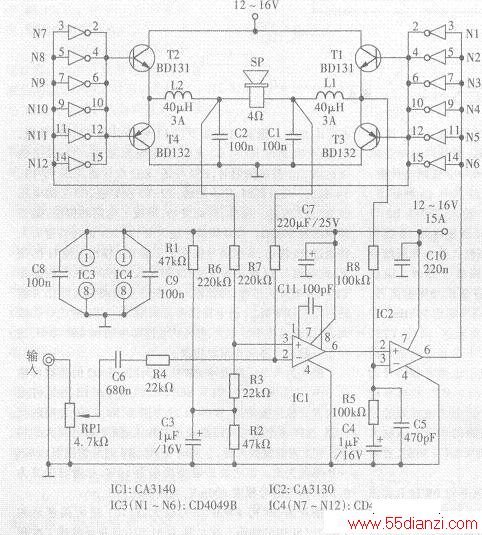

　　下图为汽车用高效率PWM放大器，对4Ω的负载可输出10W的功率。IC2、N1～N6、T1、T3及R6、C5等元件组成自激式载频振荡器，N7~N12为接于N1—N6之后的反相器，这样输出级可使用桥式开关放大，便于输出更大的功率。IC1为前置放大器，它同时受R6、R7的反馈控制，以进一步降低失真。该功放的输出功率为10W，总谐波失真为0.3%，输入信号幅度800mV，电流消耗为1.5A。
