翔声H-70A型前胆后石型功放，具有刚柔相济、浑然天成的特色。易于和各种阻抗、灵敏度的音箱搭配且易于自制，只要元件选用正确，几乎不用调试即可投入使用。
该机前面板采用7mm厚430×90mm港式铝合金拉丝工艺面板，高光金属旋钮，蜂巢式大机脚，430×85×330mm黑色亚光喷塑机身，镀金RCA莲花插座及镀金功率输出端子。
甲类胆前置放大级由美国靓胆6AK5(5654)宽带电压放大管担任，配陶瓷镀银管座。也可采用国产6J1代用，只是通透感略差。

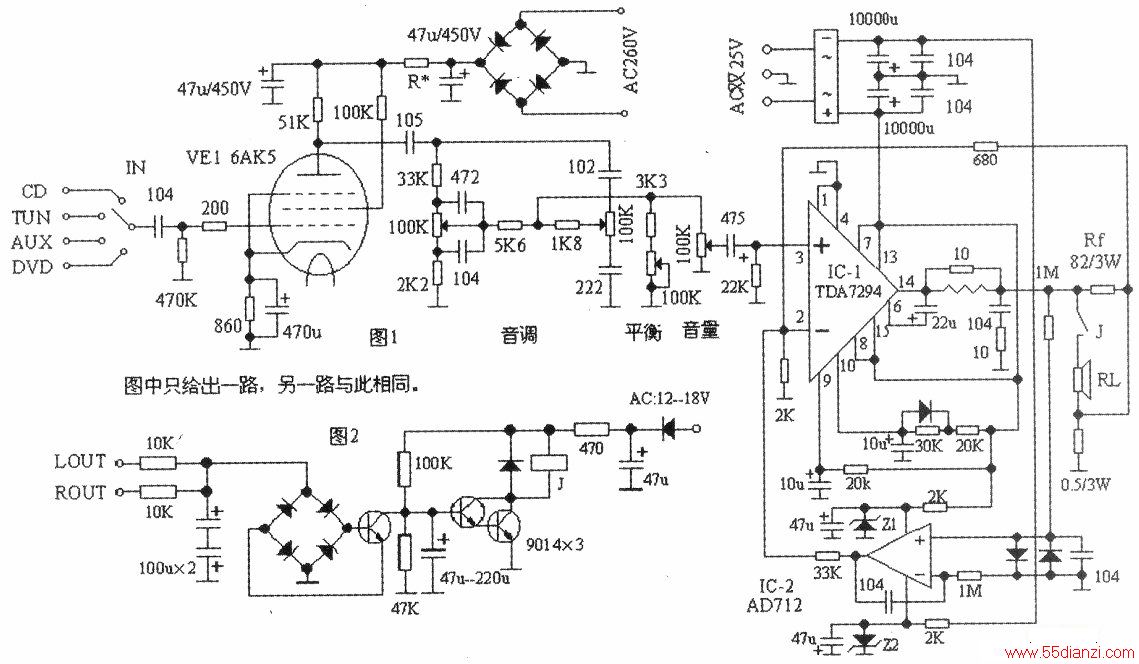

工作点设于甲类状态，以进一步降低THD。后级采用倍受烧友喜爱红遍全国的DMOS-70W功放TDA7294X2，并取消反馈电容，使功放变为直流功放，以取得更宽更平坦的频响。并接成电流负反馈形式，高速运放AD712作中点电位直流伺服（参见图1）。尽管TDA7294内部已集成有非常完善的保护电路，为了增加扬声器系统的安全性，本板上还设计了全功能继电器式保护，并采用了进口日本三菱银触点继电器（参见图2）。为了满足部分烧友聆听原汁原味的音乐效果，对音调部分设置了直通键。
电源变压器为400W高矽硅钢片卷绕铁芯，无氧铜线绕制。前级高压绕组为1.5A/260V，整流后2级高压滤波。灯丝绕组3A/6.3V．双绞线连接至主板。末级功放采用双25V绕组，进口快速桥整流，2万μF原装日产“黑金刚”滤波的线性电源供电，动力充沛。
信号线采用台产高纯无氧铜屏蔽信号线，ALPS旋转式4路信号切换。印板采用1.5mm厚进口环氧板材，Protel设计。印刷电路为宽铜箔及焊盘大面积镀银工艺、加厚铜箔，增大电流通过能力。
开机试音，不接音源，背景十分宁静，贴近扬声器也噪声几乎不可闻。这主要归功于高素质的TDA7294、优秀的外围元件、合理的PCB布线等。
