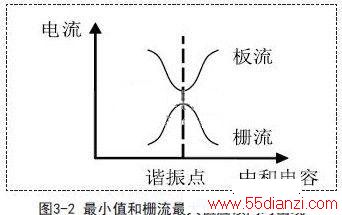

原理:理论上讲,在中和良好的高频功率放大器电路中,电子管板极回路处于谐振状态,回路电压达最大值,而电子管板压为最小值,栅极电压达最大值,故板流最小值和栅流最大值应该同时出现如图3-2.如果存在反作用,栅极的输入阻抗将随反作用电流而变化,使前级工作状态发生变化,因此调谐板极回路时,板流最小值和栅流最大值不同时出现。
方法:功率放大器电路加上正常的板压、栅压和激励电压,在调谐点附近转动板极回路电容,同时观察板流和栅流的情况,板流最小值和栅流最大值不同时出现,则应重新调整中和电容,直到其两者同时出现。
5.结束语
电子管由于其结构性极间电容的存在,在以其为核心放大元件的高频功率放大器中,必然产生着寄生耦合,引起放大器的不稳定工作。引入中和电路,能有效的消除了极间电容造成的不良影响,从而使高频功率放大器正常稳定的工作。
