全高频胆管功放电路

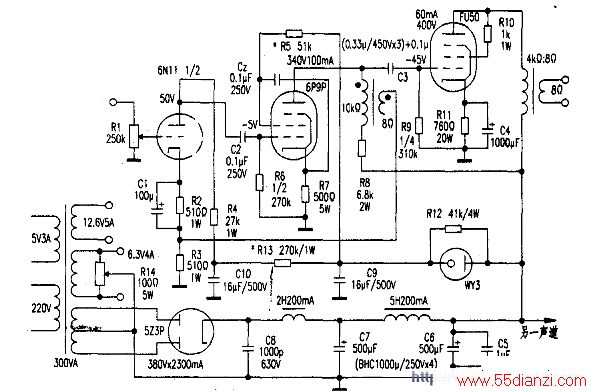

　　如图，功率管用发射管FU-50，用6P9P作主推动电压放大激励，加6N11隔离放大。

　　由于FU-50、6P9P、6Nll都是高频用管，其中6P9P、6N11的S很高，所以电路中的高低频自激和防振、工作状态的稳定度显得非常重要。

　　6Nll设计在低屏压小电流工作状态，主要起缓冲隔离和校声。在共阴放大组态下，引入本级电流负反馈。考虑第一级放大电路交流对地，将阴极自偏电阻一分为二，部分作反馈，同时兼顾了小环路电压负反馈的接入和电压放大的整体特性。

　　6P9P内阻高，栅负压低。考虑作推动放大的动态幅值及交流负载阻抗高的特性。作下列几点技术上的处理：

　　1.将其屏压提高到约340V，允许超出标准lOV；相应将屏流减到10mA，保证有一定的激励推动电流。

　　当6P9P屏压在340V时，其值有约85Vp_p，恰好符合FU-50的输入交流电压值。6P9P屏流在lOmA上有助于FU-50重放时的饱满度。

　　2.6P9P屏压提高后，其栅压绝对值可相应调整到5V左右，满足6N11的输入条件。

　　3.用高电感量的扼流圈（不小于30H）作6P9P的交流负载。实践中用6P1的单端输出变压器可直接替代。并将其二次侧3.5Ω的绕组一端（注意绕线方向）接到6N1l的阴极，形成电压负反馈，绕组不接地，也不产生相移，避免了常规RC接法的问题。本小环路电压负反馈的接入，不但改善了两级电压推动的频响、失真、信噪比、输出阻抗，同时和各级的电流负反馈一起改善了音质，进一步发挥了高频管的中高频特性。

　　4.6P9P不用完全的三极管接法。

　　而是将其帘栅极单独取一组经稳压在一个特定值上，以保证6PgP的稳定度，且有助于6P9P的音质和带载能力。Cz是校正电容，可在0.01μF～0.33μF之间选择。以满足6P9P的噪声和音质控制水平。

　　三级放大的各输入端可串入lkΩ防振电阻，图中未画出。本电路要求电源变压器的容量有不少于30％的富裕度，电路设计为300W。

　　本电路在1W、1000Hz测试条件下，实装有6-8W、失真不大于1％的平坦输出特性和优质的音效。
