这台立体声功率放大器由TA20.22及少量外围元件组成。
其频率响应从DC直到100kHz：效率高达80％以上，与D类放大器一样只需小体积的散热器。TA2022是Tripath生产的模拟输人立体声集成化调制器和输出级，其调制器采用扩频开关模式。而不是固定的频率。因此被称为“T”类放大器。
该器件输出级以双电源供电，电源电压范围为VPP：+23.6V-+36V；VNN；-22.4V—-36.6V。每个通道在4Ω负载上输出可达100W功率。在25W时具有0.015％THD，60W时上升至0.1％。具备抑制开通。关断噪声、中点电压调节、直流偏移保护、过压和欠压保护。过流保护、静音指示等功能。
当接成BTL方式时可输出200W功率。

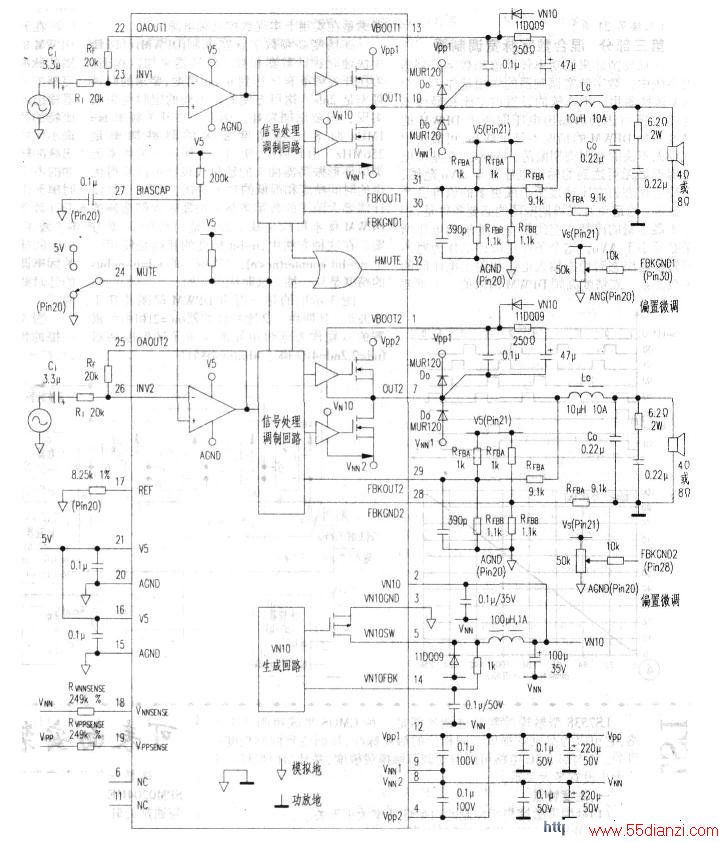

用TA2022构成的两通道功率放大器如附图。MUTE端接有静音开关：
输出端的二极管需用肖特基高速二极管：输出低通滤波器由Lo、Co构成。以滤除开关频率成分。滤波器的截止频率由公式1／2πLOCo算出。当L0=10μH、Co=0.22μF时。截止频率为107kHz。
图中（18）脚、（19）脚为电源电压检测端。当电源电压超过前述的范围时。芯片内保护电路即会动作。另外。如芯片电流超过8A、或温度超过165℃时，芯片将停止工作。
TA2022内部设有一开关电源提供VN10电压给末级。此开关电源会产生2kHz左右的噪声。有可能混入到输出信号中。如果在喇叭中能够听到这一噪声。排除的办法最好是关闭芯片内的开关电源，另外增加外部稳压电源提供VN10电压（10v）。此外，前级的5V电源也需另由稳压电源提供用外接VNl0时要注意，一定要拆除100μH电感，防止电流倒灌入TA2022，并需将（3）脚和（5）脚（或（14）脚和（3）脚）短接，使内部PWM停振。电路中，横拟“地”和助放级的“地”要分别连接。
