有线电视分配放大器工作原理分析

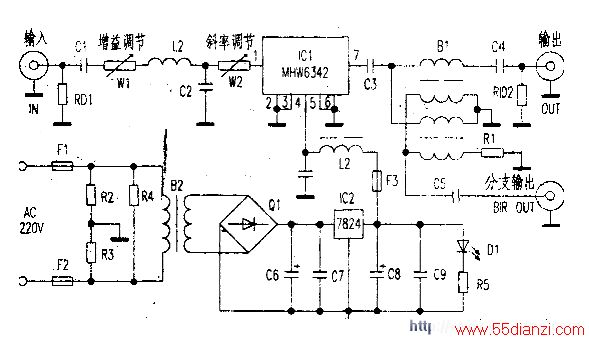

　　线电视分配放大器的输出信号直接送至用户无源分配网络，是有线电视常见部件之一，如附图所示。

　　工作原理
    由前级干线放大器送来的信号进入分配放大器输入端（IN），经高频电容C1耦合及增益调节电位器Wl和Ll、C2后，送至斜率调节电位器W2，再送入厚膜放大电路ICI的①脚，由其⑦脚输出，经C3耦合，由定向耦合器B1的主输出送至放大器的输出端（OUT；B1分支口的信号经C5送至放大器的分支输出端（RROUT），图中，RDl、RD2为金属放电管，起避雷作用。

　　在电源电路中，220V交流电压经Fl、F2及压敏电阻R2、R3、R4送到电源变压器的初级，Fl、F2、R2、R3、R4能消除雷击或市电突然变化引起的电源高压脉冲，而保护电源变压器不被击毁。B2次级电压经桥堆Ql整流及电容C6、C7滤波后由I2送至ICl的电源端。F3为直流保险丝。发光二极管D1、R5构成电源指示电路。
