整的UHF接收器，采用MICrel公司最先进的QwikRadioTM技术，是一款“无线输入一数据输出’’单片器件，RF和IF调谐都自动在芯片内完成，无须手工调谐，从而降低产品成本。MICRF004适合在无键进入系统、安全监控系统、遥控风扇／灯具控制和车库门开启等产品中应用。 主要技术特点如下： ·工作频率为l40～200 MHz ·OOK解调方式； ·接收灵敏度为-95 dBm，典型接收距离为200 m(用单极天线)； ·两种工作方式：超外差式和扫描方式； ·数据传输速率为2.5 Kb／s(扫描方式)或10 Kb／s(超外差式)； ·工作电压为4.75～5.5 V； ·工作电流为2.4 mA；待机电流为0.35μA； ·在天线上的RF辐射非常小； ·CMOS逻辑电路接口直接与***和微处理器连接； ·无须滤波器和电感，使用外围元件成本低。

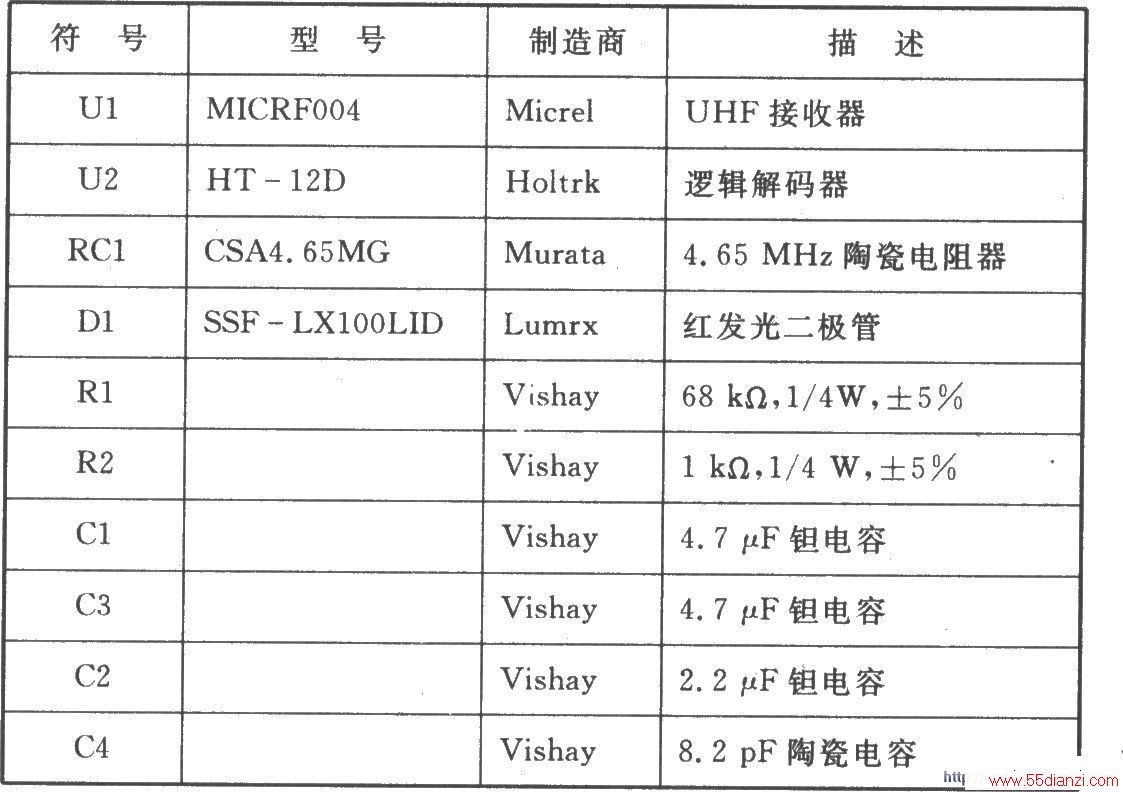

MICRF004的应用电路 MICRF004的应用电路元器件参数
