调频发射机电路

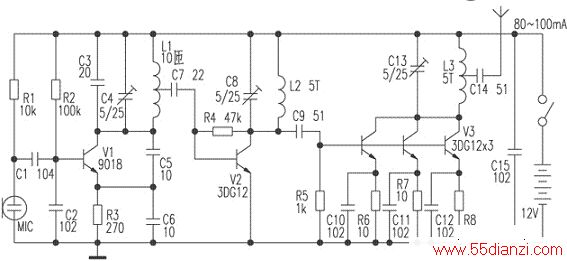

    本电路分为振荡、倍频、功率放大三级。电路中Ｖ１、Ｃ２～Ｃ６、Ｒ２、Ｒ３及Ｌ１组成电容三点式振荡器，其振荡频率主要由Ｃ３、Ｃ４和Ｌ１的参数决定，其振荡频率为４４～５４ＭＨｚ，该信号从Ｌ１的中心抽头处输出，再经过Ｃ７耦合至Ｖ２放大，由Ｃ８和Ｌ２选出４４～５４ＭＨｚ的二倍频信号，即８８～１０８ＭＨｚ，此信号由Ｃ９耦合至Ｖ３进行功率放大，Ｖ３由３只３ＤＧ１２三极管并联组成，可扩大输出功率。该电路正常工作时，电流约８０～１００ｍＡ。组成Ｖ３的三只３ＤＧ１２可加上适当的散热片，以防过热。制作时Ｌ１～Ｌ３用∮０．３１ｍｍ漆包线在∮３．５ｍｍ圆棒上单层平绕。

    如开机数分钟后，仍有０．２～０．４ＭＨｚ的频漂，这主要是由于Ｖ３的工作电流较大，温升高，引起极间电容发生变化，此变化通过Ｃ９引起Ｃ８与Ｌ２组成的谐振网络参数发生变化，加之Ｖ２温度升高后也引起Ｃ８与Ｌ２组成的谐振网络参数发生变化，此变化通过Ｃ７传递给Ｃ３、Ｃ４、Ｌ１、Ｃ５、Ｃ６、Ｖ１等组成的主振级，最终使振荡频率也发生变化（一般情况下也是振荡频率降低），实验时可加强三极管的散热，减小级间耦合，可将Ｃ９、Ｃ７的容量减小，同时选择受温度影响较小的晶体管、电阻、电容等，但频漂仍较严重。　
