光电开关接线原理图_光电传感器接线原理图

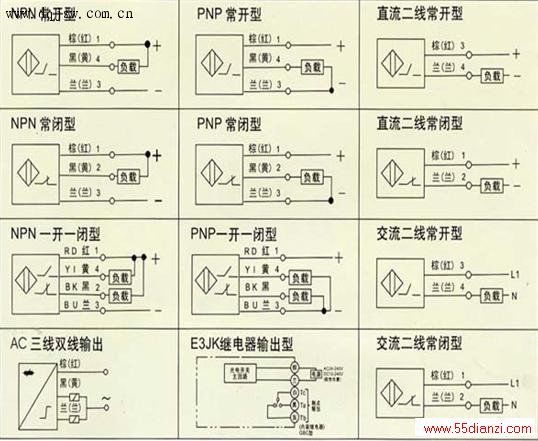

 光电开关接线原理图

 光电开关接线原理图1

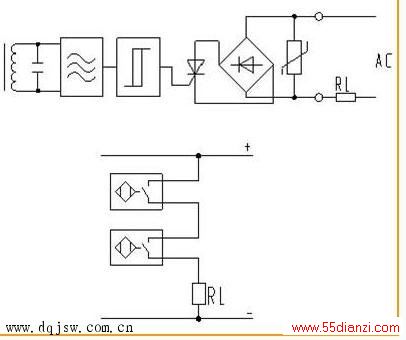

 当串联时，在传感器上的电压降相加，它减低了负载上可利用的电压，因此要注意：不能低于负载上的最小工作电压（注意到电网电压的波动）。

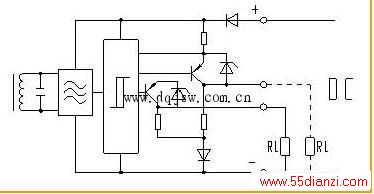

 三线直流与四线直流光电开关传感器的并联接线图

 光电开关传感器双线交流接线方法

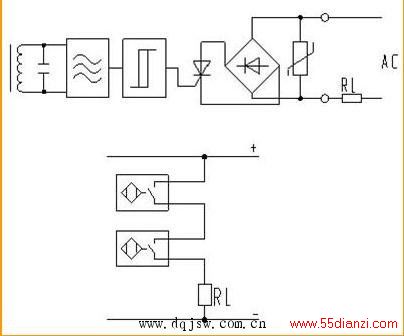

 机械开关与交流光电开关传感器串联接线方法

双线交流光电开关传感器的并联接线方法
