图9和图10显示了两种状态转换处的局部细节图。

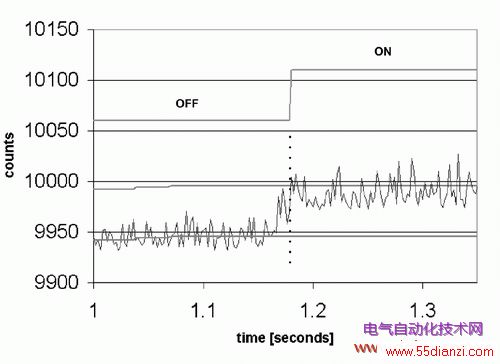

图9:向“开”状态转换时的局部细节图。
图10:向“关”状态转换时的局部细节图。
在图9中,按键最初处于为关闭(OFF)状态。超过手指门限的差分计数的第一个采样把按键状态转换至通(ON)状态。在图10中,低于噪声门限的差分计数的第一个采样将按键转换至断状态。
电容式触摸传感器与机械式开关相比的主要优点是长期使用时不易损坏。混合信号技术的最新发展,不仅让触摸式传感器的成本在各种消费类产品中降到了具有成本效益的水平,还提高了检测电路的灵敏度和可靠性(因为增加了覆盖层的厚度和耐用性)。利用本文介绍的设计方法,可以检测到手指在一个10mm玻璃上的按压,并通过基于噪声门限和手指门限的反跳法,来实现按键开关状态之间的快速转换,从而使电容式触摸传感器成为可替代机械式开关元件的一种实用方案。
