基于数字温度传感器DS18820的温度采集系统设计

　　
　　5．MAX232与PC接口电路设计
　　
　　串行通讯的标准接口存在多种，对该系统而言，利用RS2232进行端口通讯最为合适。为了实现系统的可靠实时性传输，本系统在设计的过程中采用了三线制接法，即仅采用RS2232端口的地端、接收数据和发送数据3引脚与外部相连接。
　　

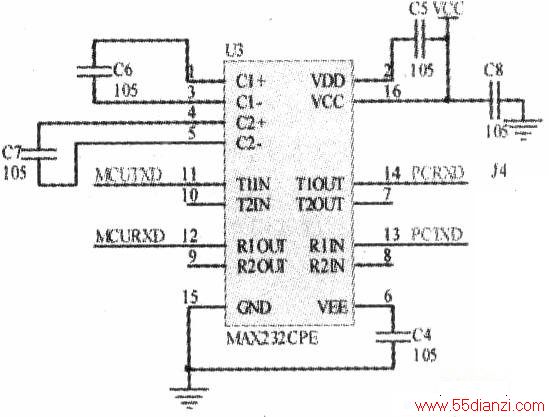

　　右图为计算机主板上的两个RS-232通信端口图片及端口属性，我们可以从计算机后面查看到本机的通信端口。MAX232是一种双组驱动器／接收器，片内含有一个电容性电压发生器以便在单5v电源供电时提供EIA/TIA-232-E电平。典型的RS-232信号在正负电平之间摆动，在发送数据时，发送端驱动器输出正电平在+5V~+15V，负电平在-5V~-15V电平。当无数据传输时，线上为TTL，从开始传送数据到结束，线上电平从，TTL电平到RS-232电平再返回TTL电平。电容可以取0.1μF到10μF左右的电容，有极性无极性均可，但是使用有极性的电容一定注意正负方向。其接口电路如下图所示。
