2.5 单片机控制电路

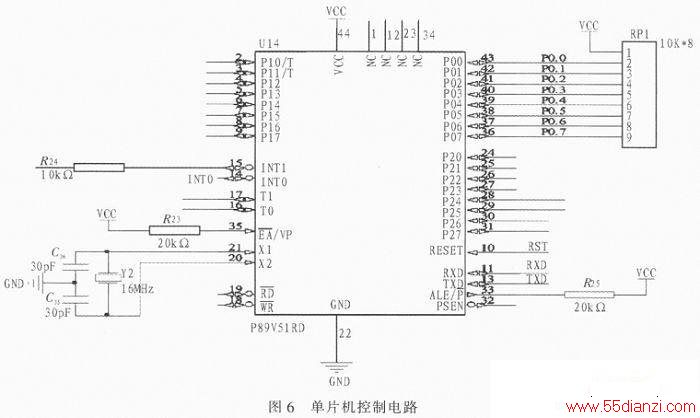

本测量仪采用单片机P89V51RD2作为控制核心，当收到中断启动电路的中断信号后，启动AD转换电路，并将电压值直接送到数码管显示电路。单片机控制电路如图6所示。
3 系统软件设计

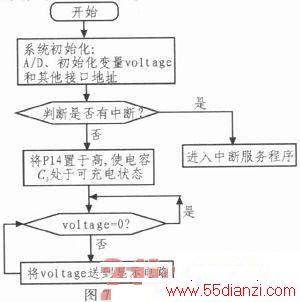

本系统的整个软件设计都是围绕着如何准确获得电压的峰值以及将测量结果正确显示处理。因此，在主程序中主要处理各系统的初始化以及显示问题，而在中断服务程序中处理电压信号的读取、模数转化以及数据运算等问题。软件设计的流程图如图7～8所示。
4 结论
电路通过软硬件的联调，将测试的结果显示在数码管上，通过对数码管上数值与示波器实测数据的比较，可以得出，本设计的峰值检测电路灵敏可靠，转换速率高。
