555构成的经济型荧光显示电路

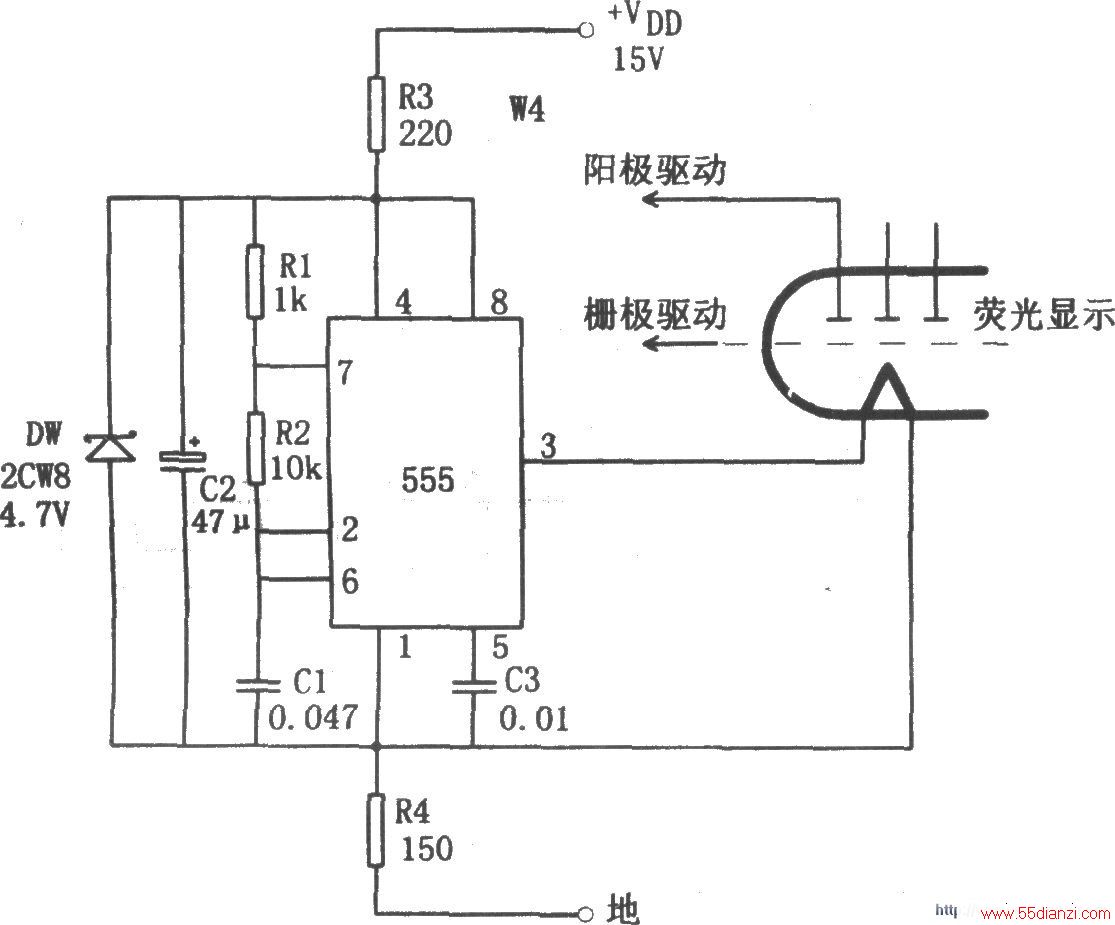

如图所示为经济型荧光显示电路。该电路的核心是由555和R1、R2、C1等组成的多谐振荡器，其振荡频率为f=1.44／(R1 2R2)C1，图示参数对应的频率约为4kHz。图中灯丝的直流偏压为VDD·R4／(R3 R4)≈6V。

本电路可以为计算器的荧光字码管的灯丝加上一个6V的直流电压和Vp-p电压约为4V的nkHz的交流电压，从而使荧光字码管工作，进行显示。本电路结构简单且制作方便。
