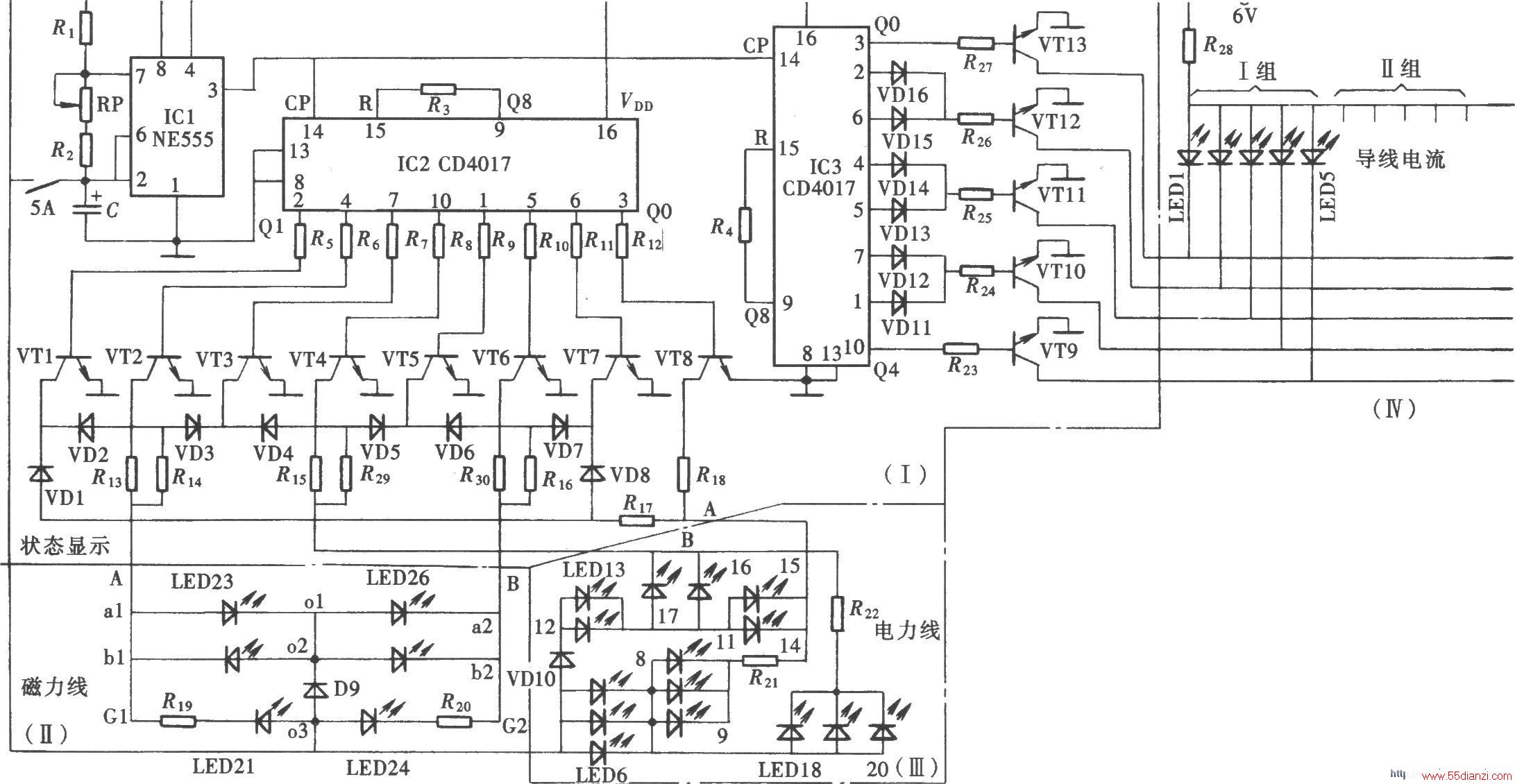

在电磁振荡教学中，通常只是采用一只电流计来显示其电流的变化和强弱，而语言的描述又难以讲清其实质。如图所示为“电磁振荡演示器”电路。它通过发光二极管的流动方式显示，可以直观而形象地显示在电磁振荡中，电流、磁场和电场在电磁振荡过程中的变化情况。它由线圈电流显示电路、磁场变化显示电路、电场变化显示电路、脉冲驱动电路和工作电源组成。
本文关键字：电磁振荡 传感-检测-采集电路，单元电路 - 传感-检测-采集电路
