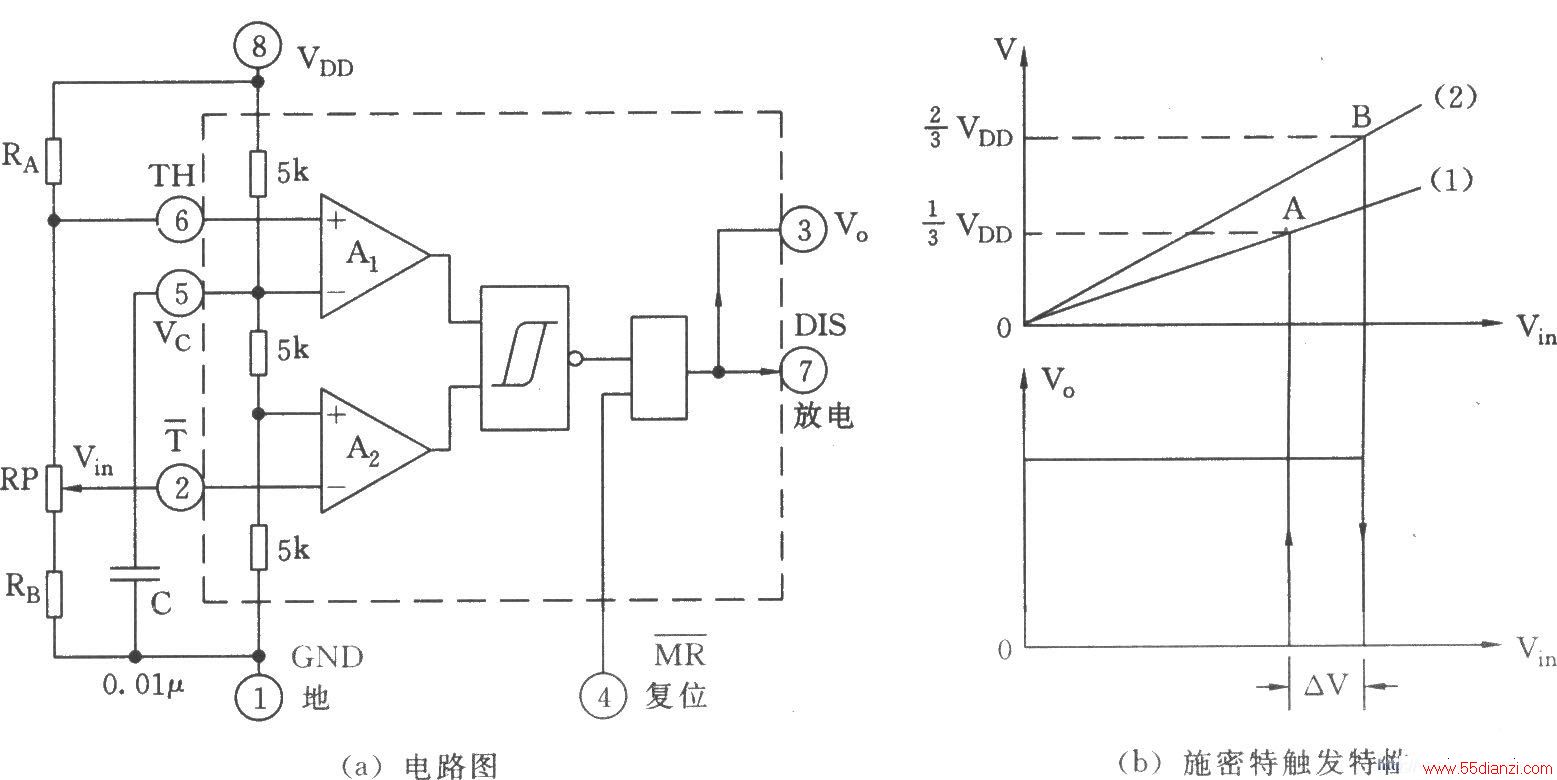

如图是由时基电路555及RA、RB、RP少数元件构成的可调阈值电压的施密特触发器,可视为由比较器驱动施密特触发电路,其输出有两个端口:一个是3脚输出的矩形脉冲;一个是放电端(DSC)7脚输出的放电波形(外接电容器)。
