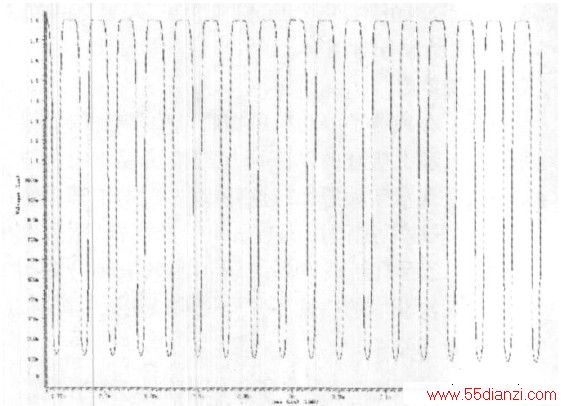

图5 晶振电路部分IN 和OUT端的电压波形
图4 中要求比较器有较高的增益，带宽超过32. 768kHz ,根据给定的输出最大最小值和传输时间设计好各个管子的宽长比后，仿真得到如图6 所示的比较器的传输曲线。

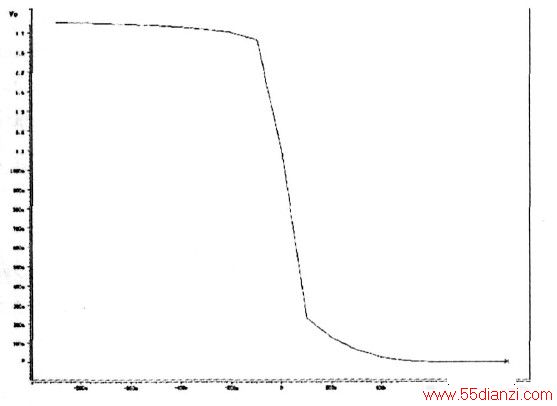

图6 比较器的传输特性曲线。
由图6 可测得，VOH = 1. 738V ,VOL = 2. 46mV ,失调电压VOS = 21. 28mV.
将图2 晶振部分与图4 比较器部分连接后仿真，输出的时钟波形如图7 所示，可以看出其起振时间为625μs ,由于采用的伪电流结构和M5~ M8 的作用，其上升时间仅为0. 017μs , 下降时间仅为0. 008μs.对比用反相器作为整形电路的结构，其起振时间为2ms ,如图8 所示，其最终输出的时钟波形也比用比较器结构的差，例如失真度较高，尽管反相器的管子的宽长比很大，波形的上升时间和下降时间也很长，而且它的低电平部分不能完全到达0V.
图7 晶振整体电路的输出时钟波形
图8 用反相器整形后输出时钟波形。
通过仿真可得，该电路的功耗为2. 4292μW.
综上所述，比较器电路的仿真结果如表1 所示，整个晶振电路的仿真结果如表2 所示。

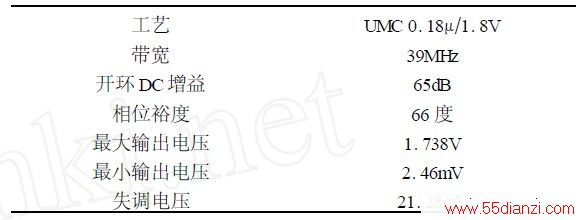

表1 比较器电路仿真结果。

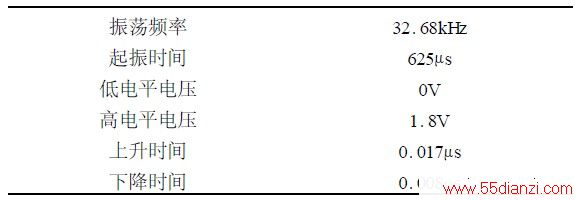

表2 整个振荡电路仿真结果
