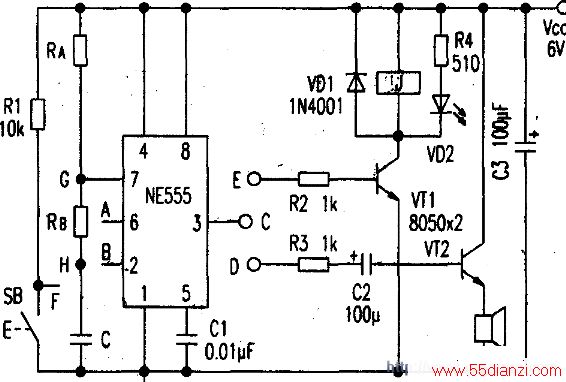

用555构成的谐振荡、单稳定时电路

　　3.短接Rb，将（6）脚与（7）脚相连，（2）脚接F点，构成单稳定时电路，单稳的暂态时间为T=1.1RaC。

　　4.将C点与E点相连，接通电源后，按下SB，（3）脚输出高电平，Vt1导通，继电器吸合，指示灯VD2发光，经过T秒后，（3）脚回到低电平，VTl截止，继电器释放。
