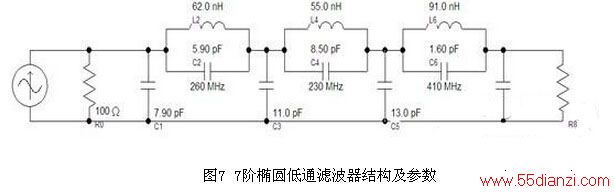

最终设计出的滤波器结构参数及仿真结果如图7所示。
信号源输出电路
由于AD9958频率输出是一个电流型输出，等效模型为内阻为100KΩ的电流源。DAC输出电流的满量程值由外部电阻RSET决定，而需要设计的信号源是电压型输出并能提供一定的输出驱动能力，所以需要对ADC输出进行转换，并在滤波器后插入缓冲放大器。若采用中心抽头变压器进行电流电压变换，在低频时会造成插入损耗过大，固直接通过终端电阻来转换。输出驱动放大器采用高速放大器ADA4891-2。

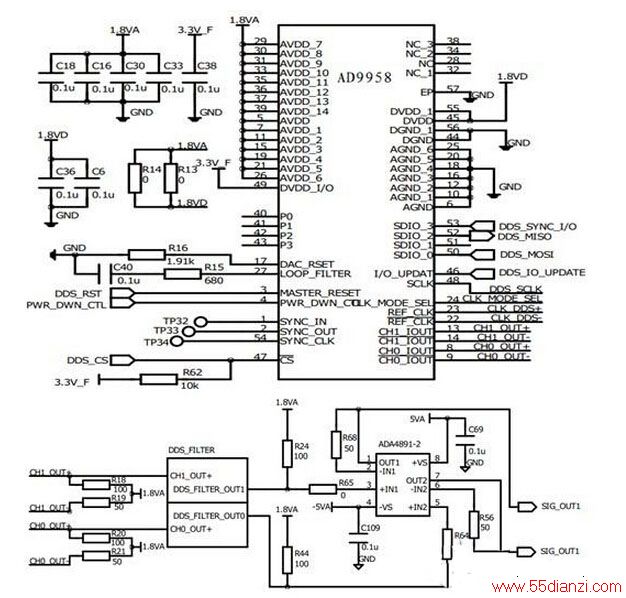

ADA4891是一款CMOS、高速、高性能、低成本放大器，具有单电源供电，输入电压范围可扩展至负电源轨300mV以下，轨到轨输出级使输出摆幅可以达到各供电轨50mV以内，以提供最大的动态范围，线性输出电流150mA(-50dBc时)，-3dB带宽为240MHz，功耗仅为 4.4mA。最终设计的输出电路如图8所示。
