此数据采集系统A／D转换器的分辨率为12位，根据表1可以确定，前置滤波器的衰减量A应大于74 dB。考虑到实际可能，这里用2个LM318构成一个四阶通带纹波为0．5 dB的Chebyshev滤波器作前置滤波，设置53 Hz，530 Hz，5．3 kHz和53 kHz 4个转角频率覆盖整个频程。
MAX295输出噪声甚低(THD+N典型值-70 dB)，因此后置滤波器的衰减量大于10 dB即可满足要求。为此用其自带的运算放大器构成一个二阶巴特沃思低通滤波器，并设置53Hz，530 Hz，5．3 kHz和53 kHz 4个转角频率覆盖整个频程。

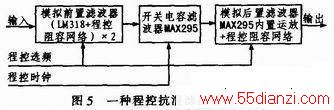

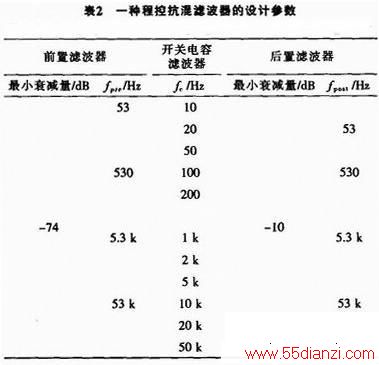

图5为此程控抗混滤波器的结构，三级滤波器的频率设置及最小衰减量如表2所示。其中，前、后置滤波器的一个转角频率可覆盖开关电容滤波的3个频率。例如，前置滤波器与后置滤波器置在53 Hz的转角频率可与开关电容滤波的10 Hz，20 Hz和50 Hz 3个频率对应，其余类推。
所有滤波器元件的参数计算及校核用美国TI公司的“FiherPro低通滤波器设计程序”完成。理论计算和实测结果均表明，该滤波器完全可以满足数据采集系统的要求。
3 结束语
笔者提出了开关电容滤波器前置(抗混)滤波器和后置(重建)滤波器的设计参数和设计步骤，并结合数据采集系统的工程实例，讨论了随动跟踪前后置滤波器的设计问题。实验表明，笔者提出的设计方法简明可靠、行之有效，可作为开关电容滤波器应用的参考。
